Для расширения возможностей переносных (дистанционных) контроллеров, а также качественной интеграции в единую систему пультов ДУ/ настенных панелей скрытой установки и исполнительных блоков компания Remote Technologies Incorporated (RTI) выпускает ряд управляющих процессоров, а по факту – центральных контроллеров с различной функциональностью. На момент начала 2013 года линейка управляющих процессоров/центральных контроллеров формируется моделями RP-1 Remote Control Processor, ZRP-6 Remote Control Processor, MRP-64 Multi-Room Control Processor, XP-3 Remote Control Processor, XP-6 Remote Control Processor, XP-8 Remote Control Processor.
Отдельное место в ассортименте профессионального оборудования Remote Technologies Incorporated занимают мультитрум коммутаторы – блоки с предварительным и многоканальным усилителем мощности, распределяющие аудио сигнал от нескольких источников по разным зонам прослушивания. Кроме мультитрум коммутаторов (AD-4 Distributed Audio System, AD-8 Distributed Audio System), работающих со «стандартными» (плеер, ресивер, тюнер и т.д.) источниками аудио сигнала, и многоканальных усилителей мощности (CP-450 4 Channel Cool Power® Amplifier, CP-1650 16 Channel Cool Power® Amplifier), Remote Technologies Incorporated серийно выпускает специализированные коммутаторы RTiDock, ориентированные на работу с популярными сегодня портативными медиапроигрывателями iPod® компании Apple.
 |
 |

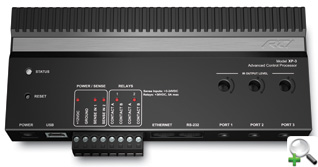

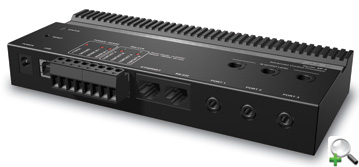

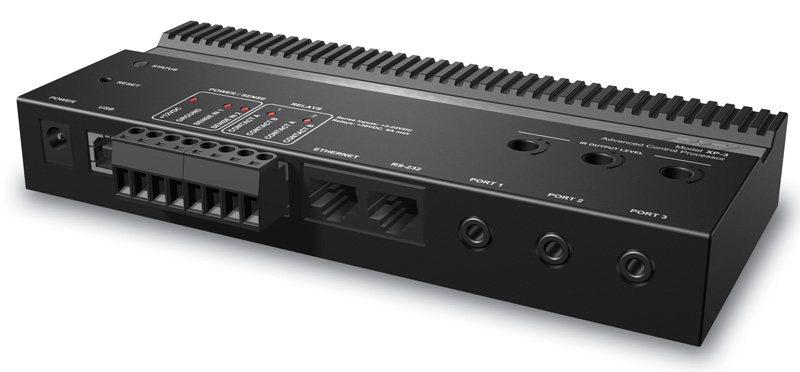

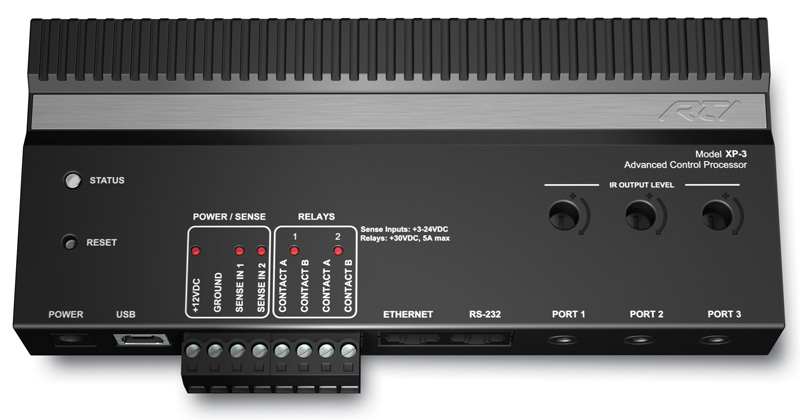

XP-3 – мощный многофункциональный центральный коммутатор с быстрым процессором (32-разрядный, частота 533 МГц), энергонезависимой fash-памятью на 128 Мб, встроенным радиоприемопередатчиком на частотах 2,4 ГГц со съемной антенной - модулем двусторонней связи по технологии ZigBee® (см. здесь), полной поддержкой приложений Virtual Panel и RTiPanel, портами Ethernet (и Power-over-Ethernet (POE)), USB и RS-232, многоцелевым выходным и двумя выходными ИК портами. XP-3 Remote Control Processor обеспечивает надежную двустороннюю (или одностороннюю) связь с музыкальными серверами, исполнительными блоками систем освещения, безопасности, открывания гаражных ворот и т.д. в онлайн режиме, а хранение макросов и кодов в собственном процессоре повышает надежность контроля/управления. В XP-3 встроены часы астрономического времени, имеется возможность одностороннего управления на частоте 433 МГц при помощи устанавливаемой (опционально) антенны.
 |
 |

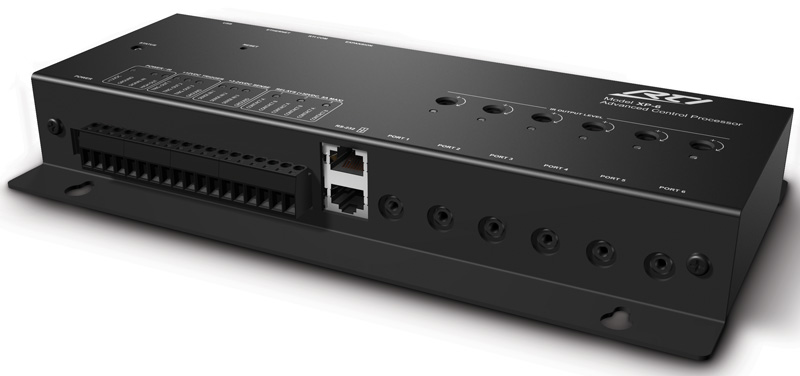

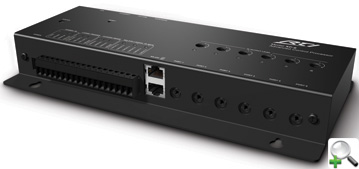

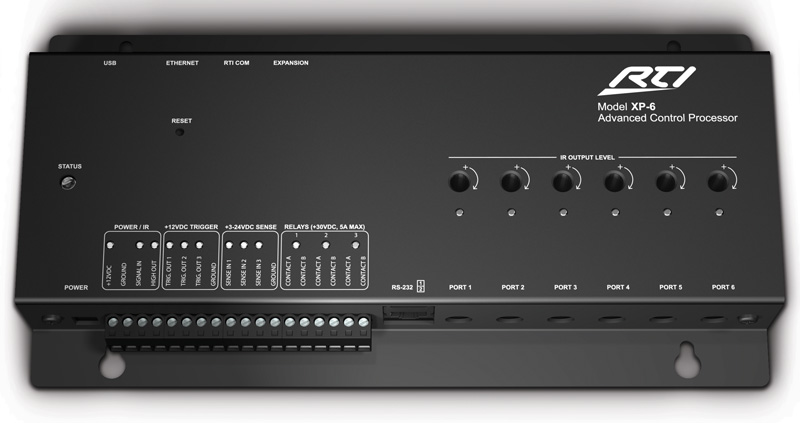

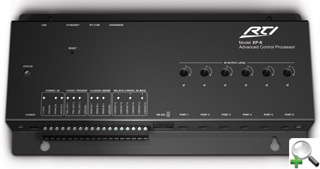

XP-6 - многофункциональный центральный коммутатор с 32-разрядным процессором (частота 533 МГц), энергонезависимой fash-памятью на 128 Мб, встроенным радиоприемопередатчиком на частотах 2,4 ГГц со съемной антенной по технологии ZigBee®, полной поддержкой приложений Virtual Panel и RTiPanel, портами Ethernet, USB (для программирования) и двумя портами RS-232 для связи с исполнительными блоками сторонних производителей. XP-6 Remote Control Processor считают более продвинутым в сравнении с XP-3 за счет наличия шести многоцелевых адресных выходных портов и двух портов RS-232, обеспечивающих коммутацию исполнительных устройств производителей, работающих в правовом поле международных стандартов.

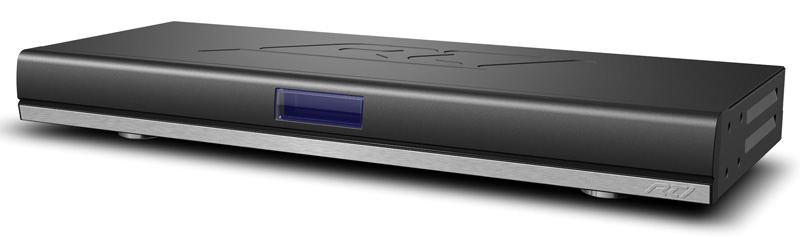

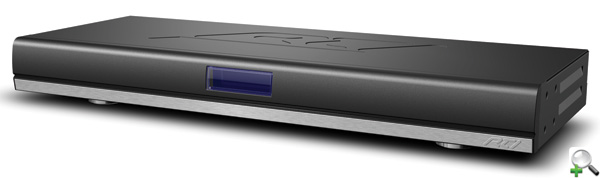

XP-8 – представитель второго поколения управляющих процессоров для автоматизации работы электронных систем - A / V, освещения, безопасности, вентиляции и кондиционирования воздуха - в жилых домах и офисных зданиях. XP-8 Remote Control Processor ориентирован на реализацию контроля/управления подсистемами Умного дома в сложных масштабных проектах посредством коммутации устройств по двусторонней RS-232 связи, с помощью ИК-, Ethernet- маршрутизации и реле-регуляторов. В XP-8 интегрированы восемь многоцелевых портов ввода / вывода, восемь портов RS-232 для связи с исполнительными блоками различных производителей, восемь входных портов для мониторинга текущего состояния устройств, порт Ethernet и два порта USB, а также 32-разрядный процессор XScale® частотой 200 МГц, 32 Мб энергонезависимой флэш памяти и высококонтрастный STS LCD дисплей размером 7 x 2.8 дюйма (18мм x 60мм) 32h x 122w pixels.
Технические характеристики центральных контроллеров RTI XP-3 Remote Control Processor, XP-6 Remote Control Processor и XP-8 Remote Control Processor.
Характеристика |
XP-3 Remote Control Processor |
XP-6 Remote Control Processor |
XP-8 Remote Control Processor |
|---|---|---|---|
| Источник питания | + 12 В пост. тока, 1 А |
||
| Процессор | 32-разрядный, 533 МГц |
32-разрядный процессор XScale® частотой 200 МГц |
|
| Flash память | 128 Мб |
32 Мб |
|
| Беспроводная сеть | По стандарту IEEE802.15.4 Zigbee® |
||
| Многоцелевые выходные порты | Один нестандартный 3,5 мм 4-проводной разъем |
Шесть нестандартных 4-проводных разъемов 3,5 мм |
Восемь нестандартных 4-проводных разъемов 3,5 мм |
| Выходной ИК-сигнал | 100 мА максимум (на каждый порт, регулируемый) |
100 мА максимум (на каждый порт, регулируемый), 200 мA максимум (выходной ИК-порт повышенной мощности) |
|
| Частотный диапазон инфракрасного сигнала | 15…460 кГц |
||
| Инфракрасный вход | Совместим с повторителями и приемниками промышленного стандарта |
||
| Реле | Два, 5 A, 30 В пост. тока или триггер на 12 В/100 мА |
Три, 3 A, 30 В пост. тока или триггер 12 В пост. тока, макс. 100 мА на выход |
Восемь, 3 A, 30 В пост. тока или триггер на 12 В/100 мА |
| Входы мониторинга | Два, 3..24 В пост. тока |
Три, 3..24 В пост. тока |
Восемь, аналоговые/цифровые/на замыкание |
| Порты RS-232 | Один, двунаправленный, разъем RJ45 |
Два, двунаправленные, разъемы RJ45 |
Восемь, двунаправленные, разъемы RJ45 |
| Порт Ethernet | 10/100Base-T, с поддержкой технологии Power-over-Ethernet (класс 3) |
10/100Base-T, разъем типа RJ45 |
10/100Base-T, разъем типа RJ45 |
| USB-порты | Один, для программирования |
Два (один для программирования) |
|
| Порт расширения | -- |
-- |
RS-485 / ИК / высокой мощности |
| Расширение памяти | -- |
-- |
Слот для карт памяти SD/MM |
| Экран | -- |
-- |
Высококонтрастный ЖК-экран STN |
| Размер экрана (В x Ш) | -- |
-- |
18 мм x 60 мм |
| Подсветка | -- |
-- |
Синяя светодиодная (экран/клавиатура) |
| Установка | Настенная или свободностоящая |
В стойку или свободностоящая |
|
| Габариты (Ш x В x Г) | 177 мм x 76 мм x 25 мм |
262 мм x 134 мм x 38 мм |
432 мм x 43 мм x 162 мм |
| Вес | 212 г |
543 г |
1814 г |
| Гарантия | Один год (на детали и качество изготовления) |
||
 |

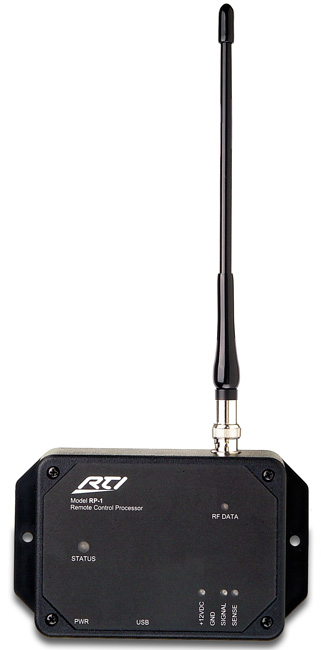

RP-1 – компактный (5,5 "(140 мм) х 3,3" (84 мм) х 1,4 "(36 мм) без антенны и разъемов) и недорогой центральный контроллер настенного/настольного монтажа с 32-разрядным процессором (частота 533 МГц), энергонезависимой fash-памятью на 128 Мб, встроенным радиоприемником частоты 433 МГц, полной поддержкой приложений Virtual Panel и RTiPanel при программировании Integration Designer через встроенный порт USB, одним мощным выходным ИК-портом (возможно добавление 5 ИК портов при интеграции блока ECB-5) и портом мониторинга питания. RP-1 Remote Control Processor ориентирован на обеспечение надежной связи между пультами ДУ и исполнительными блоками A / V-конфигурации. |

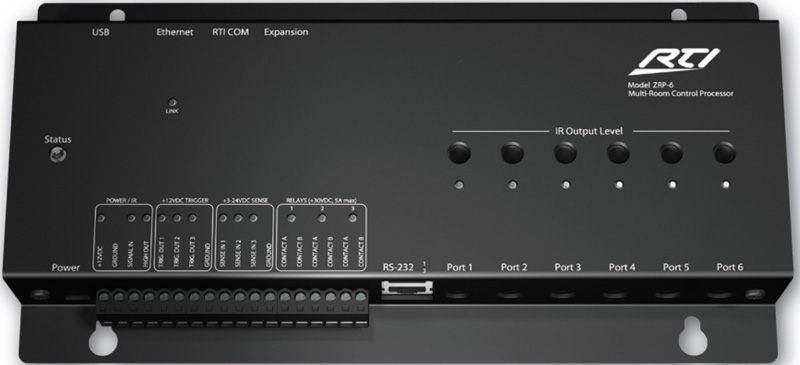

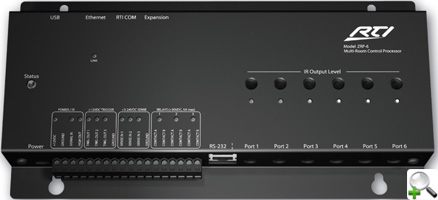

ZRP-6 – представитель второго поколения управляющих процессоров для автоматизации и управления любой системой электроники с функциями ИК-маршрутизации и диагностики по технологии Pass-Thru, реле контроля, Ethernet и портами расширения. ZRP-6 Remote Control Processor имеет 6 многоцелевых портов ввода / вывода, 3 программируемых релейных выхода, 3 программируемых триггерных выхода на 12 В постоянного тока, 3 назначаемых порта мониторинга питания, Ethernet порт для удаленного программирования по сети, ИК-вход и порт для подключения нескольких модулей приемника радиосигнала. Модуль для двусторонней связи по технологии ZigBee ® с пультами/панелями RTI®, AMX® или Crestron®, лва порта RS-232 для двунаправленной связи, USB для программирования/обновления прошивки и энергонезависимую флэш-память.

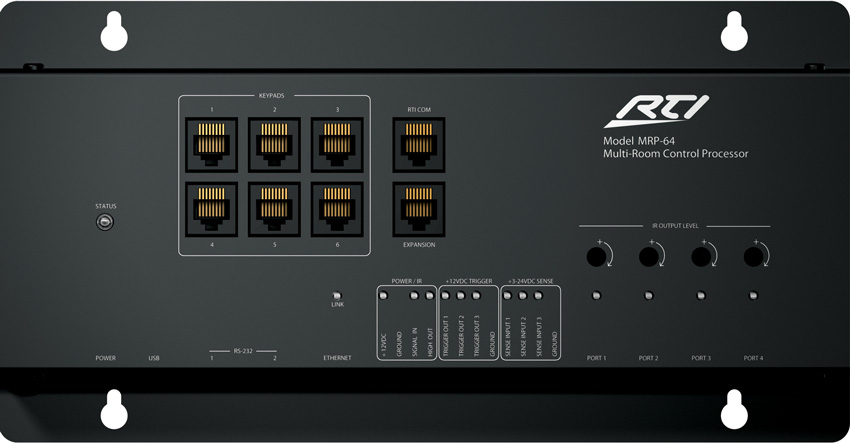

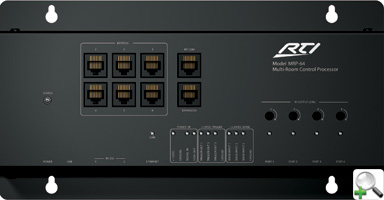

MRP-64 Multi-Room – целевой центральный контроллер, обеспечивающий надежную связь между несколькими зонами аудио / видео и портативными/встраиваемыми в стену контроллерами RTI. MRP-64 имеет шесть входных ИК портов для свяхи с пультами ДУ и встраиваемыми в стену панелями, четыре независимых выходных ИК-порта, три выходных триггерных порта, три порта мониторинга напряжения, а также порт Ethernet для управления и программирования, двустороннюю связь RS-232, поддержку ZigBee ® беспроводной связи.
Технические характеристики центральных контроллеров ZRP-6 Remote Control Processor и MRP-64 Multi-Room Control Processor.
Характеристика |
ZRP-6 Remote Control Processor |
MRP-64 Multi-Room Control Processor |
|---|---|---|
| Источник питания | +12 В постоянного тока, 1.0 A |
+12 В постоянного тока, 4 А |
| Выходные порты | Шесть пользовательских 3,5 мм 4-проводных разъемов для модулей RTI, а также стандартных ИК-излучателей |
Четыре пользовательских 3,5 мм 4-проводных разъемов для модулей RTI, а также стандартных ИК-излучателей |
| Выходной ИК-сигнал | 100 мА максимум (регулируемый) 200 мА максимум (ИК-порт повышенной мощности) |
|
| Инфракрасный диапазон | 15 кГц – 460 кГц |
|
| Инфракрасный вход | Совместим с повторителями и приемниками промышленного стандарта |
|
| Реле | 3 А при 30 В постоянного тока |
-- |
| Триггерные выходы | 12 В постоянного тока, 100 мА |
Три, 12 В постоянного тока, 100 мА каждый |
| Входы мониторинга | 3-24 В постоянного тока |
Три 3-24 В постоянного тока |
| RS-232 порты | Один, разъем RJ45 |
Два, разъем RJ45 |
| Порт Ethernet | 10/100 Base-T, разъем RJ45 |
|
| RTI Com Port | ZigBee ® коммуникационный порт - RJ45 |
Два ZigBee ® коммуникационных порта - RJ45 |
| Keypad Ports | -- |
Шесть, RS-485 / ИК / PWR |
| Control Port | -- |
RS-485 / ИК / PWR, разъем RJ45 |
| Установка | Настенная или отдельно стоящая |
В стойку или свободностоящая |
| Размеры (Ш х В х Г) | 10.3" (262мм) х 5,25" (134мм) х 1,5" (38 мм) |
8,2" (208 мм) х 1,3" (33 мм) х 5,2" (132мм) |
| Вес | 543 г |
907 |
| Гарантия | Один год (на детали и качество изготовления) |
|

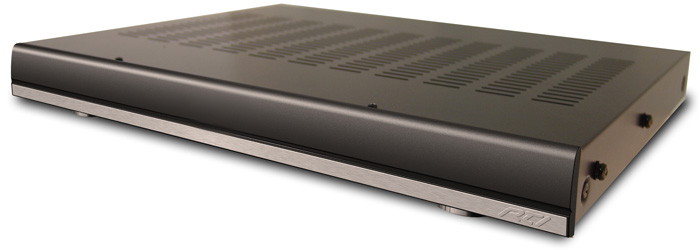

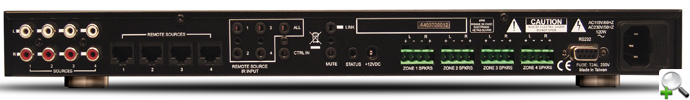

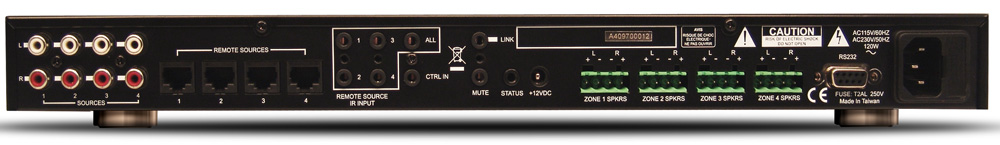

AD-4 - матричный коммутатор-предусилитель и усилитель мощности на одном шасси, работающие на 4 аудио зоны (стерео) с получением сигнала из источников (плееров, ресиверов, тюнеров и т.д.) по 4 аналоговым и/или 4 RJ45 портам (по кабелю Cat5). AD-4 Distributed Audio System обеспечивает 4-х зонное распределение стерео аудио сигнала с мощностью по 25 Вт на канал в каждой зоне прослушивания и автономной (для каждой зоны) регулировкой громкости и тембра (опционально – с автоматическим уменьшением громкости при входящем телефонном звонке и/или сигнале интеркома). 8-канальный усилитель мощности в AD-4 Distributed Audio System – класса D с номинальной мощностью > 20 Вт на канал аудио частотой 20 Гц - 20 кГц при сопротивлении акустики 8 Ом. Управление через ИК-порт или порт двусторонней связи RS-232 по технологии ZigBee ®.
 |
 |

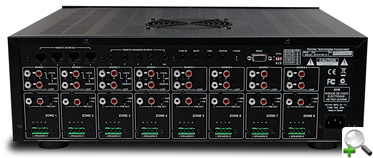

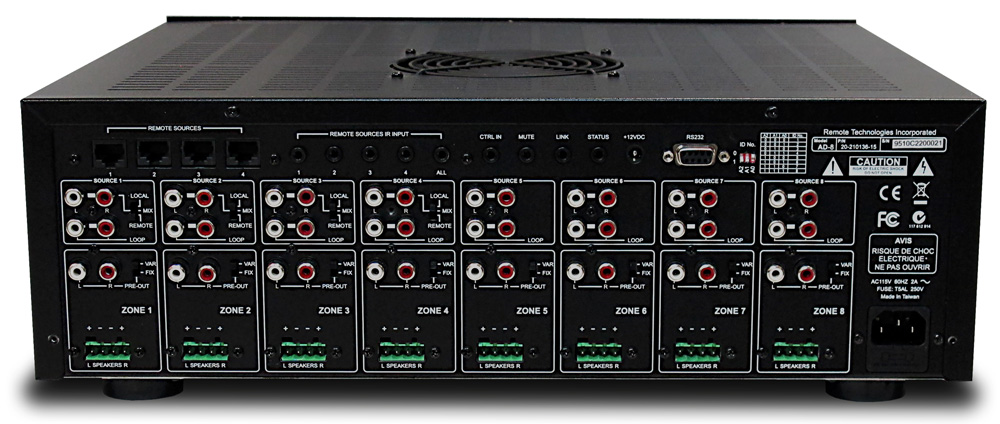

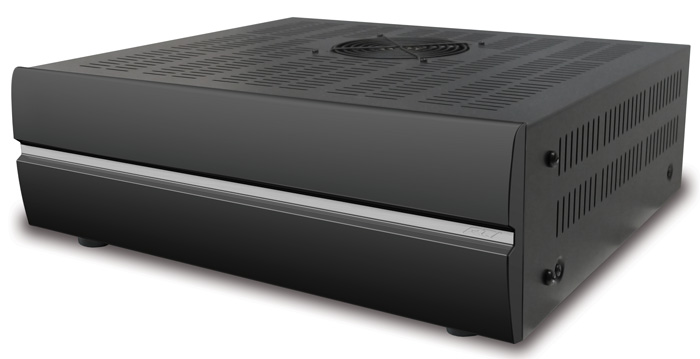

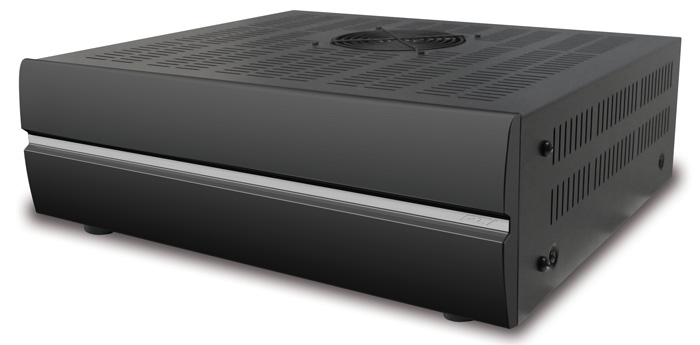

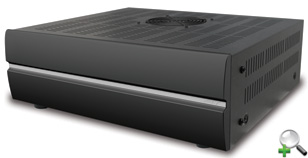

AD-8 - матричный коммутатор-предусилитель и 16-ти канальный усилитель мощности на одном шасси, ориентированные на распределение аудио в 8 зонах с получением сигнала из источников (плееров, ресиверов, тюнеров и т.д.) по 8 аналоговым и/или 4 RJ45 портам (по кабелю Cat5). Как и AD-4 мультитрум коммутатор AD-8 Distributed Audio System распределяет по зонам стерео сигнал с выходной мощностью 25 Вт на каждый канал с автономной (для каждой зоны) регулировкой громкости и тембра. Опционально в AD-8 доступно автоматическое уменьшение громкости/отключение транслируемого звука при входящем телефонном звонке и/или сигнале интеркома. Усилитель мощности класса D с применением технологии Cool Power® (энергосбережение), управление мультитрум коммутатором по ИК связи или порт двусторонней связи RS-232 по технологии ZigBee ®.
Технические характеристики мультитрум коммутаторов RTI AD-4 Distributed Audio System и AD-8 Distributed Audio System.
Характеристика |
AD-4 Distributed Audio System |
AD-8 Distributed Audio System |
|---|---|---|
| Питание | 115VAC, 120W |
115VAC, 120W |
| Выключатель источника питания | Тумблер на передней панели «Вкл / Выкл» со светодиодной подсветкой |
|
| Установка | В стойку или свободностоящая |
|
| Размеры (ВхШхГ) | 2.1in(53mm) x 19in(482mm) x 13.3in(340mm) |
5.24in(133mm) x 17.0in(432mm) x 14.75in(375mm) |
| Вес | 5 кг |
10.9 кг |
| Рабочая температура | -10 - +40 градусов Цельсия |
|
| Входы источников | Четыре гнезда RCA, четыре RJ-45 |
Восемь RCA, четыре RJ-45 |
| Входы управления | Одно 3.5-миллиметровое гнездо для управления IR |
|
| RS232 Port | Один двухсторонней связи |
|
| Триггерный выход | 12VDC@15mA |
|
| Выходное напряжение | 12VDC@500mA |
|
| Выходные зоны | Четыре, два канала в каждой |
Восемь, два канала в каждой |
| Номинальная мощность / канал | >20 Watts, 20Hz - 20KHz, 8 Ом |
|
| Мощность / канал | >25 Watts @1KHz, 8 Ом |
|
| Выход предусилителя (установленный или переменная) | Четыре зоны, два канала каждый, RCA разъемы |
Восемь зон, два канала каждый, RCA разъемы |
| Суммарные гармонические искажения | 20W/8ohm, 0.5% 1W/8ohm <0.05% |
|
| S / N @ Номинальное давление, IEC-A-wtd, вход закорочен | 92dB (mute +1) |
|
| Частотная характеристика от 20 Гц до 20 кГц @ 1W/8ohm | 1.5+/-0.5dB |
|
| Входная перегрузка | 2.5V |
|
| Входной импеданс | >22KOhms |
|
| Разделение каналов 1кГц | >60dB |
|
| Перекрестные помехи между источниками | >75dB |
|
| Перекрестных помех между зонами | 80dB |
|
| Высокочастотный контроль, 10 кГц | 10dB +/- 0.5dB |
|
| Bass Control, 100 Гц | 10dB +/- 0.5dB |
|
| Гарантия | Один год (на детали и качество изготовления) |
|
| Чувствительность входа дверного звонка (PDM1) | AC/DC 3˜12V |
|
| Чувствительность телефонного входа | AC25˜100V/20Hz |
|

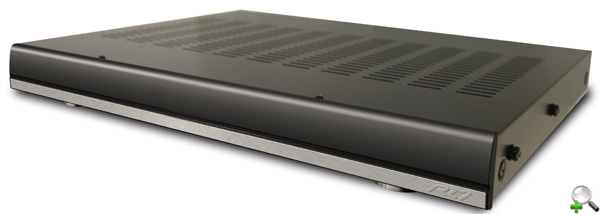

CP-450 – четырехканальный усилитель мощности класса D с применением технологии Cool Power®, как правило, применяемый совместно с мультирум коммутатором AD-8 для повышения мощности выходного сигнала в зонах при использовании более мощной акустики (или добавлении акустических систем). CP-450 4 Channel Cool Power® Amplifier обеспечивает выходную мощность распределенного аудио не менее 50 ватт на канал при сопротивлении акустики 8 Ом. Управление CP-450 4 Channel Cool Power® Amplifier через триггерный вход, ИК порт или порт двухсторонней связи RS-232.

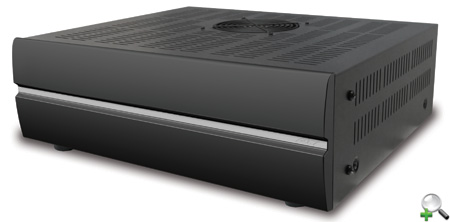

CP-1650 - 16-канальный усилитель мощности с применением технологии Cool Power® для повышения мощности выходного сигнала в зонах при использовании более мощной акустики (или добавлении акустических систем). CP-1650 16 Channel Cool Power® Amplifier ориентирован на расширение возможностей мультирум коммутаторов AD-8, обеспечивает выходную мощность распределенного аудио не менее 50 ватт на канал при сопротивлении акустики 8 Ом или 100 Вт на канал (8 Ом) при работе в мостовом режиме (Bridged Mode – есть тумблер переключения). Управление CP-1650 16 Channel Cool Power® Amplifier через триггерный вход, ИК порт или порт двухсторонней связи RS-232.
Технические характеристики усилителей мощности RTI CP-450 4 Channel Cool Power® Amplifier и CP-1650 16 Channel Cool Power® Amplifier.
Характеристика |
CP-450 4 Channel Cool Power® Amplifier |
CP-1650 16 Channel Cool Power® Amplifier |
|---|---|---|
| Питание | 115В или 240В (переключаемый), 230W |
|
| Выключатель источника питания | Тумблер на передней панели «Вкл / Выкл» со светодиодной подсветкой |
|
| Установка | В стойку или свободностоящая |
|
| Размеры (В x Ш x Г) | 2.1in (53 мм) x16.9in (430 мм) x13.3in (340 мм) |
5.24in (133 мм) х 17.0in (432 мм) х 14.75in (375 мм) |
| Вес | 6.4 кг |
10.6 кг |
| Рабочая температура | от - 10 до + 40 градусов Цельсия |
|
| ИК порты | 3,5 мм вход для ИК-управления, 3,5 мм выход |
|
| Порт RS232 | Один по технологии ZigBee ® |
|
| Триггерный выход | 12VDC |
|
| Триггерный вход | 3-30VDC, для управления питанием |
|
| Выходы на акустику | Два стерео выхода, два канала каждый, феникс разъемы |
Восемь стерео выходов, два канала каждый, феникс разъемы |
| Аудиовходы | Два стерео, RCA разъемы |
Восемь разъемов RCA х 16 |
Аудио - 2-канальный режим |
||
| Номинальная мощность / канал | 30 Вт, 20 Гц - 20 кГц, 8 Ом |
|
| Мощность / канал | 50 Вт, 20 Гц - 20 кГц, 8 Ом 70 Вт, 20 Гц - 20 кГц, 4 Ом |
50 Вт, 20 Гц - 20 кГц, 8 Ом |
| Динамическая мощность по IHF-202 | 80 Watts/1KHz при нагрузке 8 Ом 120 Watts/1KHz при нагрузке 4 Ом |
40 Watts/1KHz при нагрузке 8 Ом 60 Watts/1KHz при нагрузке 4 Ом |
| Суммарные гармонические искажения | 20W/8ohm, 0,5% |
|
Аудио - мостовой режим |
||
| Номинальная мощность / канал | -- |
100 Вт, 20 Гц - 20 кГц, 8 Ом |
| Суммарные гармонические искажения | -- |
(100 Вт / 8 Ом) , 0,5% (1 Вт / 8 Ом) , 0,05% |
Аудио – общие параметры |
||
| Суммарные гармонические искажения | 50 Вт / 8 Ом и 70 Вт / 4 Ом, 0,5% 1Вт/8 Ом <0.05% |
30 Вт / 8 Ом и 50 Вт / 4 Ом, 0,5% 1Вт/8 Ом <0.05% |
| S / N @ Номинальное давление, IEC-A-wtd, вход закорочен | 100 дБ |
|
| Частотный отклик | От 20 Гц до 20 кГц @ 1Вт/8 Ом, 1,5 + / - 0,5 дБ |
|
| Входная чувствительность | 1 Вт при 8 Ом , 140 мВ/1В |
1 Вт при 8 Ом , 170 мВ/900 мВ |
| Полное входное сопротивление | 22 кОм |
|
| Разделение каналов 1кГц | 85 дБ |
60 дБ |
| Перекрестные помехи между источниками | 100 дБ |
|
| Перекрестные помехи между зонами | 95 дБ |
80 дБ |
| Гарантия | Один год (на детали и качество изготовления) |
|
 |
 |

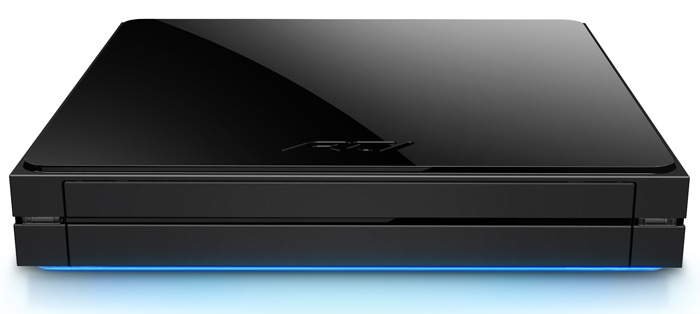

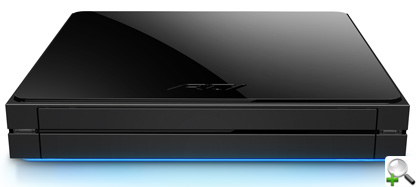

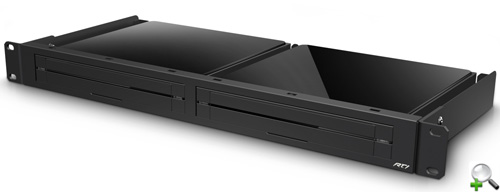

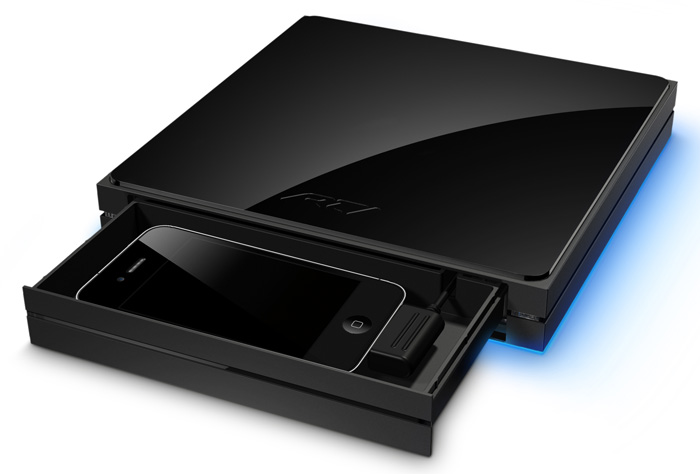

RTiDock – блок зарядки и интеграции iPod Classic®, iPod Nano®, iPod Touch® в системы мультирума с ИК/RS-232/Ethernet управлением и выдвижным поддоном для хранения/зарядки iPod. RTiDock оборудован Ethernet портом (10Base-T/100Base TX, RJ45), портом двухсторонней связи RS-232, портом USB для программирования/обновления прошивки, разъемом и кабелем подключения iPod Classic®, iPod Nano®, iPod Touch®, двумя RCA аналоговыми стерео выходами, одним цифровым аудиовыходом, компонентным видеовыходом (Y / Pr / Pb, RCA (480p)), и двумя портами ИК входа (ИК датчик и 3,5-мм мини-джек). RTiDock создан в стильный дизайне с синей светодиодной подсветкой и возможностью автономного или стоечного размещения.
|
