Control4 в управлении освещением и микроклиматом дома

Возврат к списку

04.03.2013

Автоматика Умного дома ориентирована не только на комфорт управления пользователями, но и на энергосбережение, что остается важным критерием оптимального управления всеми подсистемами дома, в том числе освещением и отоплением/кондиционированием.


В целом системы контроля и управления Control4® позволяют:

В подсистеме освещения обеспечить:

  • зональное и/или групповое управление осветительными приборами (включение/выключение по требованию/по времени с регулировкой интенсивности осветительных приборов;
  • затемнение/увеличение интенсивности освещения в зависимости от текущей ситуации и/или по времени (просмотр видео, прослушивание аудио, переход из помещения в помещение и т.д.);
  • включение/отключение осветительных приборов и/или розеточных групп при повышении уровня электропотребления или при необходимости снизить нагрузку на участок силовой сети;
  • управление освещением дома с «одной точки» - дистанционного пульта, сенсорной панели, ПК, ноутбука или удаленно через приложения MyHome с устройств IOS и Android (смартфонов, планшетов), ПК и ноутбуков с Microsoft® Windows® или Mac OS для решения конкретных задач, в том числе имитации присутствия в доме.

В подсистеме отопления, вентиляции и кондиционирования обеспечить:

  • зонирование помещения с эффективным комфортным управлением сервоприводами отопления, кондиционирования и вентиляции через беспроводной термостат Control4® Wireless Thermostat непосредственно, дистанционно или удаленно, используя сетевой коммутатор Control4® Fireplace Switch;
  • энергосберегающее отопление/кондиционирование по данным датчиков и/или времени с исключением рисков одновременной работы отопительных и охлаждающих приборов;
  • гибкий контроль температуры в зонах с коррекцией по времени или предустановленному режиму, в том числе с возможностью внесения корректировок удаленно с устройств IOS и Android (смартфонов, планшетов), ПК и ноутбуков с Microsoft® Windows® или Mac OS и т.д.

Для формирования системы комфортного и энергосберегающего освещения дома американская компания Control4 поставляет электронные диммеры – светорегуляторы, диммерные модули и беспроводные сетевые коммутаторы (switch):

  • диммеры и свитчи для сетей с максимальным напряжением 120 В: Control4® 120V Wireless Dimmer C4-DIM1-Z, Control4® 120V ELV Wireless Dimmer C4-TDIM1-Z, Control4® 120V Wireless Switch C4-SW2-Z (ориентированы на американский рынок);
Control4 в управлении освещением и микроклиматом дома - рис.1

Характеристика
Control4® 120V Wireless Dimmer
Control4® 120V ELV WIreless Dimmer
Control4® 120V Wireless Switch
Модель
C4-DIM1-Z
C4-TDIM1-Z
C4-SW2-Z
Питание
120 VAC +/- 10%, 60/50 Hz
Потребление энергии
350mW
2.2 W
350mW
Поддержка схемы подключения без нейтрали
Да
Да
Нет
Минимальная нагрузка
25 W
7 W
N/A
Максимальная нагрузка при одиночной установке
Лампы накаливания/галогенные
1000 W
N/A
13A
Флуоресцентные
1000 W с обратной фазой
Только диммируемая
600 W с обратной фазой
Только диммируемая
13A с электронным балластом
Компактные флуоресцентные (CFL)
N/A
600 W с обратной фазой
Только диммируемая
13A
Низковольтные галогенные лампы с электрическим трансформатором (ELV)
1000 W с обратной фазой
Только диммируемая
600 W с обратной фазой
Только диммируемая
13A
Низковольтные галогенные лампы с магнитным трансформатором (MLV)
1000 W с обратной фазой
Только диммируемая
Коэффициент нагрузки 70% и более
N/A
13A
Электродвигатели
N/A
N/A
1/2 HP
Отклонения от номинальных значений параметров при монтаже нескольких устройств
1 устройство = 1000 W/VA
2 устройства = 800 W/VA
3+ устройства = 600 W/VA
1 устройство = 600 W/VA
2 устройства = 500 W/VA
3+ устройства = 400 W/VA
N/A
Связь и управление
ZigBee (802.15.4) с ячеистой архитектурой
Условия эксплуатации
Температура 32° F - 104° F (0° C - 40° C),
относительная влажность 5% - 95% без конденсата
Габариты (ВхШхГ)
4.2″ x 2.4″ x 1.6″ (107 мм x 61 мм x 41 мм)
Вес
139 г
Доступные цвета панели
Миндаль, черный, коричневый, слоновая кость, светлый миндаль, белый

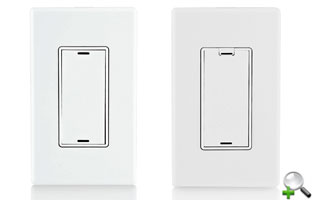

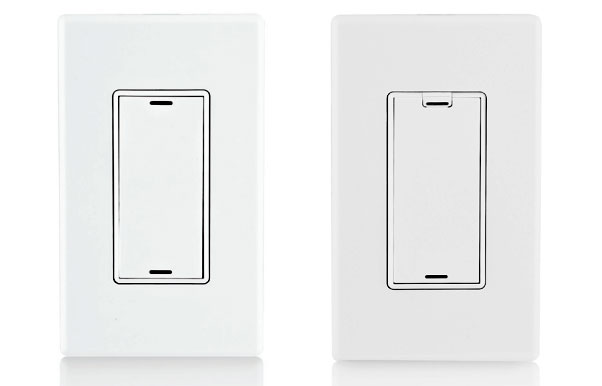

  • диммеры и свитчи для сетей с максимальным напряжением 240 В: Control4® 240V ELV Wireless Dimmer C4-TDIM2-Z, Control4® 240V Wireless Dimmer LDZ-101-240, Control4® 240V Wireless Switch LSZ-101-240, Control4® 240V Wireless In-Line Dimmer LDZ-IL51;
Control4 в управлении освещением и микроклиматом дома - рис.2

Характеристика
Control4® 240V ELV Wireless Dimmer
Control4® 240V Wireless Dimmer
Control4® 240V Wireless Switch
Control4® 240V Wireless In-Line Dimmer
Модель
C4-TDIM2-Z
LDZ-101-240
LSZ-101-240
LDZ-IL51
Питание
220-240 VAC +/- 10%, 50/60 Hz
Поддержка схемы подключения без нейтрали
Да
Да
Нет
Нет
Минимальная нагрузка
10 W
25 W Incandescent
50 W Magnetic
Low-Voltage
N/A
50 W Incandescent
100 W Electronic
Low-voltage
Максимальная нагрузка при одиночной установке
Лампы накаливания/галогенные
N/A
500 W
N/A
500 W
Флуоресцентные
800 W с обратной фазой
Только диммируемая
N/A
1000 W с электронным балластом
500 W с обратной фазой
Только диммируемая
Компактные флуоресцентные (CFL)
800 W с обратной фазой
Только диммируемая
N/A
1000 WА
N/A
Низковольтные галогенные лампы с электрическим трансформатором (ELV)
800 W с обратной фазой
Только диммируемая
N/A
1000 WА
500 W с обратной фазой
Только диммируемая
Низковольтные галогенные лампы с магнитным трансформатором (MLV)
N/A
500 W с обратной фазой
Только диммируемая
Коэффициент нагрузки 70% и более
1000 WА
N/A
Электродвигатели
N/A
N/A
N/A
N/A
Отклонения от номинальных значений параметров при монтаже нескольких устройств
1 - 3+ устройства = 800 W/V
1 - 3+ устройства = 800 W/V
N/A
N/A
Связь и управление
ZigBee (802.15.4) с ячеистой архитектурой
Условия эксплуатации
Температура 32° F - 104° F (0° C - 40° C),
относительная влажность 5% - 95% без конденсата
Габариты (ВхШхГ)
4.6″ x 2.75″ x 1.6″ (117 мм x 70мм x 41 мм)
Вес
139 г
Доступные цвета панели
Миндаль, черный, коричневый, слоновая кость, светлый миндаль, белый

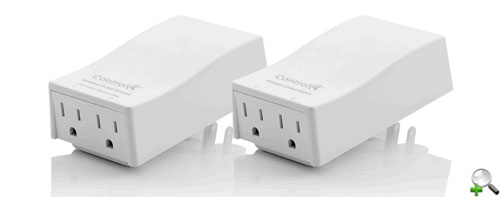

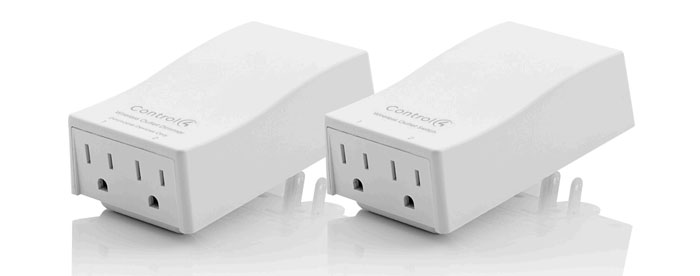

  • настольные блоки светорегуляторов и коммутаторов Control4® Wireless Outlet Dimmer LOZ-5D1, Control4® Wireless Outlet Switch LOZ-5SI;
Control4 в управлении освещением и микроклиматом дома - рис.3

Характеристика
Control4® Wireless Outlet Dimmer
Control4® Wireless Outlet Switch
Модель
LOZ-5D1
LOZ-5S1
Питание
120 VAC +/- 10%, 60/50 Hz
Потребление энергии
1.4 W - LEDs Off
Поддержка схемы подключения без нейтрали
Нет
Минимальная нагрузка
25 W
N/A
Максимальная нагрузка при одиночной установке
Лампы накаливания/галогенные
700 W суммарно на оба выхода
600W каждый выход
Флуоресцентные
N/A
5.8 A с электронным балластом каждый выход
Компактные флуоресцентные (CFL)
N/A
5.8 A каждый выход
Низковольтные галогенные лампы с электрическим трансформатором (ELV)
N/A
5.8 A каждый выход
Низковольтные галогенные лампы с магнитным трансформатором (MLV)
N/A
1000 VA каждый выход
15 A суммарно на оба выхода
Электродвигатели
N/A
1/4 HP (5.8 FLA) каждый выход
Отклонения от номинальных значений параметров при монтаже нескольких устройств
1 устройство = 1000 W/VA
2 устройства = 800 W/VA
3+ устройства = 600 W/VA
1 устройство = 600 W/VA
2 устройства = 500 W/VA
3+ устройства = 400 W/VA
Связь и управление
ZigBee (802.15.4) с ячеистой архитектурой
Условия эксплуатации
Температура 32° F - 104° F (0° C - 40° C),
относительная влажность 5% - 95% без конденсата
Габариты (ВхШхГ)
4.5″ x 2.6″ x 1.6″ (114 мм x 66 мм x 41 мм)
Вес
227 г
Доступные цвета корпуса
Белый

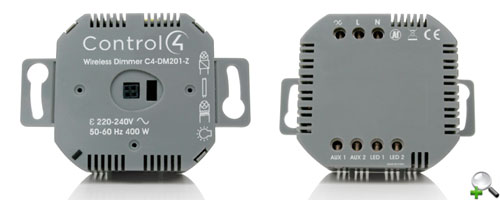

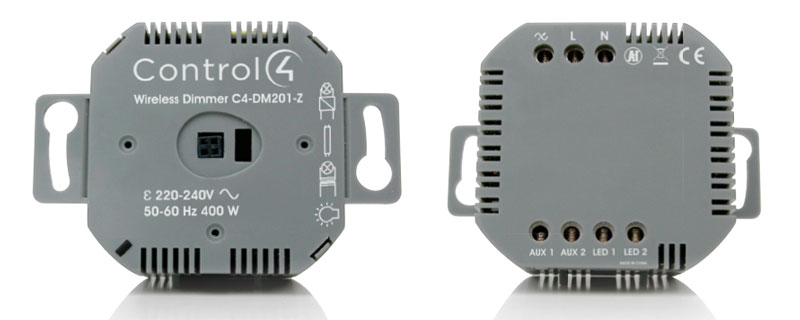

  • встраиваемые в стену в монтажных коробках диммер/свитч модули Control4® Wireless Puck Dimmer (240V) C4-DM201-Z и Control4® Wireless Puck Switch (240V) C4-SM201-Z;
Control4 в управлении освещением и микроклиматом дома - рис.4

Характеристика
Control4® Wireless Puck Dimmer
Control4® Wireless Puck Switch
Модель
C4-DM201-Z
C4-SM201-Z
Питание
220-240 VAC +/- 10%, 50/60 Hz
Потребление энергии
350mW
Поддержка схемы подключения без нейтрали
Да
Нет
Минимальная нагрузка
25 W
N/A
Номинальные нагрузки при одиночной установке 240V
Лампы накаливания/галогенные
Max: 400W
Min с нейтралью: 5W
Min без нейтрали: 10W
Max: 400W
No minimum
Флуоресцентные
Max: 200W
Min с нейтралью: 10W
Min без нейтрали: не рекомендовано
Max: 250W
No minimum
Компактные флуоресцентные (CFL)
Max: 200W
Min с нейтралью: 10W
Min без нейтрали: не рекомендовано
Max: 250W
No minimum
Низковольтные галогенные лампы с электрическим трансформатором (ELV)
Max: 400W
Min с нейтралью: 5W
Min без нейтрали: 10W
Max: 400W
No minimum
Низковольтные галогенные лампы с магнитным трансформатором (MLV)
Max: 400W
Min с нейтралью: 5W
Min без нейтрали: 10W
Max: 400W
No minimum
LED
Max: 200W
Min с нейтралью: 10W
Min без нейтрали: не рекомендовано
Max: 250W
No minimum
Электродвигатели
N/A
Max: 1/4 HP
Отклонения от номинальных значений параметров при монтаже нескольких устройств
Нет
Нет
Связь и управление
ZigBee (802.15.4) с ячеистой архитектурой
Условия эксплуатации
Температура 32° F - 104° F (0° C - 40° C),
относительная влажность 5% - 95% без конденсата
Габариты (ВхШхГ)
48.3 мм x 48.3 мм x 29.0 мм (1.90″ x 1.90″ x 1.14″)
Вес
45 г

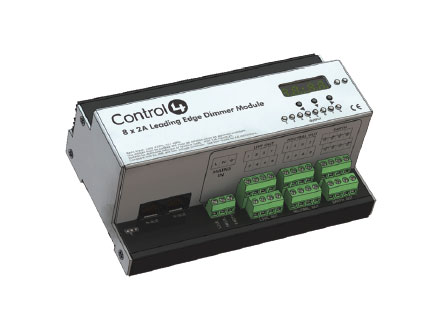

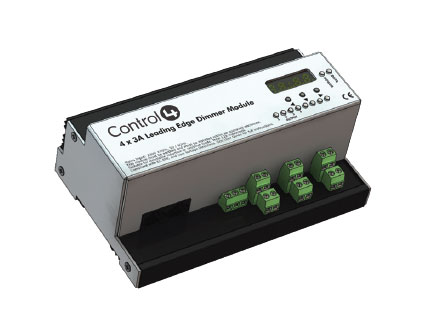

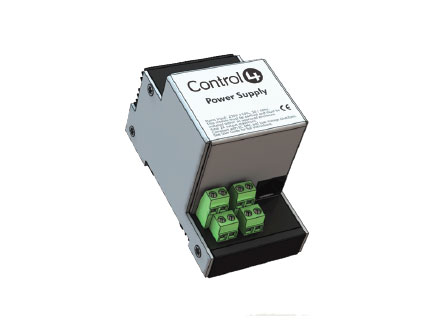

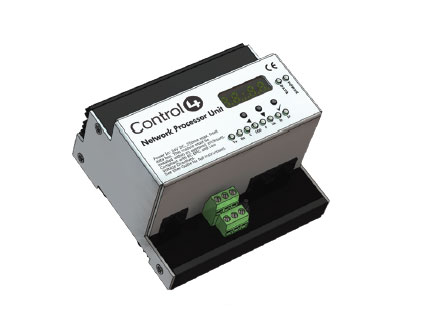

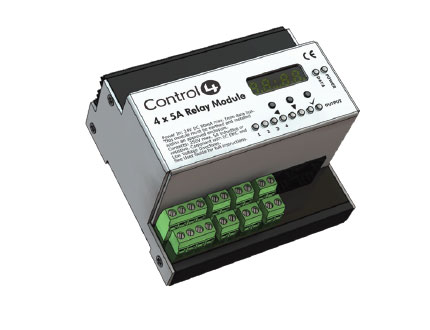

  • модуля управления освещением Control4® DIN Rail Lighting - 240V: Control4® 4x3A Leading Edge Dimmer, Control4® 8x2A Leading Edge Dimmer, Control4® 4x5A Relay, Control4® 8 Channel Input/Output Interface, Control4® Power Supply, Control4® RS232 Interface и Control4® Network Processor Unit.
Control4 в управлении освещением и микроклиматом дома - рис.5 Control4 в управлении освещением и микроклиматом дома - рис.6 Control4 в управлении освещением и микроклиматом дома - рис.7

Control4 в управлении освещением и микроклиматом дома - рис.8 Control4 в управлении освещением и микроклиматом дома - рис.9 Control4 в управлении освещением и микроклиматом дома - рис.10 Control4 в управлении освещением и микроклиматом дома - рис.11

(слева направо) Модуля управления освещением, а также исполнительными механизмами Control4® 4x3A Leading Edge Dimmer, Control4® 8x2A Leading Edge Dimmer, релейный модуль Control4® 4x5A Relay, 8 канальный интерфейс ввода/вывода Control4® 8 Channel Input/Output Interface, блоки питания Control4® Power Supply, Control4® RS232 Interface и сетевой процессор Control4® Network Processor Unit (системы мультирум).

Характеристика
Control4® 4 x 3A Dimmer Module C4-DR-DIM4-M
Control4® 8 x 2A Dimmer Module C4-DR-DIM8-M
Control4® Network Processor Unit C4-DR-NPU-M
Control4® 4 x 5A Feed Through Relay Module C4-DR-RM4-M
Control4® 8 Channel Input/Output Interface C4-DR-IOX8-M
Control4® Power Supply Unit C4-DR-PSU-M
Размер модуля в системе DIN
9M
6M
3M
Подводимая мощность / напряжение
230 В + 10% 50-60Гц, однофазное
24v DC
230 В + 10% 50-60Гц, однофазное
Возможности подключения
5mm винтовые разъемы, максимальный размер кабеля 1.5mm²
N/A
5mm винтовые разъемы
Control Input (1)
N/A
RS232
N/A
6M
Control Input (2)
N/A
Ethernet TCP/IP
N/A
6M
RS232 Connection
N/A
Один 5mm винтовой разъем, максимальный размер кабеля 1.5mm²
N/A
6M
Control Inputs
N/A
0-10v на вход
N/A
Выходы
4 x 3A (резистивные или индуктивные) диммируемые выходы, 4 подключения нейтрали, 4 подключения земли
8 x 2A (резистивные или индуктивные) диммируемые выходы, 8 подключения нейтрали, 8 подключения земли
N/A
1 x DPCO / 3 x SPCO, максимальный размер кабеля 1.5mm²
0/1-10v, DSI или DMX
DIN-PSU-24V на каждую систему, если токи превышают 2000mA , то должны использоваться дополнительные модули DIN-PSU-24v.
Нагрузка входа
N/A
2mA макс. на каждый канал
N/A
Нагрузка выхода
N/A
250 mA макс. на каждый канал
N/A
Тип выходного управления
Leading edge dimming
N/A
Switching only - Volt Free Contact Closures
N/A
Ethernet порт
N/A
1 x RJ-45
N/A
Нагрузка канала
3A (прибл. 750Вт) на канал резистивные или индуктивные нагрузки
2A (прибл. 500Вт) на канал резистивные или индуктивные нагрузки
N/A
5A (прибл. 1100Вт) на канал резистивные или индуктивные нагрузки
N/A
Суммарная нагрузка модуля (230V)
10A maximum
N/A
20A maximum
N/A
0.15A maximum
Стандарты
EN55015, EN61547, EN61000-3-3 , EN60669-1, EN60669-2-1
Габариты (ШхВхГ)
156 мм х 100 мм х 64 мм
104 мм х 100 мм х 64 мм
56 мм х 100 мм х 64 мм
Вес
0.95 кг
0.35 кг
0.43 кг
0.35 кг
0.34 кг

Управление микроклиматом помещений осуществляется с помощью электронного термостата Control4® Wireless Thermostat, работающего по беспроводной связи – непосредственно изменением параметров с помощью навигационных кнопок, по предустановленному программному режиму, дистанционно с пультов и сенсорных панелей, а также удаленно по зонам через Control4® Fireplace Switch с устройств IOS и Android (смартфонов, планшетов), ПК и ноутбуков с Microsoft® Windows® или Mac OS и т.д.

Control4 в управлении освещением и микроклиматом дома - рис.12 Control4 в управлении освещением и микроклиматом дома - рис.13

Control4® Wireless Thermostat – электронная панель с 1.25″ x 3″ (32 мм x 76 мм) дисплеем (LED подсветка), 6 предустанавливаемыми суточными режимами, опциями автоматического переключения охлаждения/нагревания, включения по времени или email с мобильных устройств и поддержкой, как традиционных систем отопления/кондиционирования, так и систем тепловых насосов.

Control4® Wireless Thermostat работает, как с устанавливаемыми температурными режимами, так и 5 конфигурациями относительной влажности воздуха, оборудуется встроенным и внешними подключаемыми по сети ZigBee температурными датчиками. Питание от сети 1/10W 24 VAC, 50/60 Hz или резервной батареи CR123A 3V. Интегрируется в сеть ZigBee (IEEE 802.15.4), 2.4 GHz с возможностью обновления прошивки по ZigBee.





Справка: Узнать о путях и возможностях формирования оптимальной и демократичной цены на сборки ДК из компонентов ведущих производителей мира можно по телефонам:

+7(495) 771-55-22, +7(495) 506-00-82, или отправив интересующий вопрос на email: info@tophi-fi.ru)


Возврат к списку

      Пользуясь данным сайтом и любым его сервисами, Вы подтверждаете
свое согласие на обработку персональной информации.


Top HI-FI® 2003-2019
