Анонс: Особенности проекта домашнего кинотеатра, системы мультирум и сетевой инфраструктуры для частного коттеджа. Что мешало, и что помогло эффективному решению домашнего кинотеатра в гостиной и системы мультирум частного коттеджа.

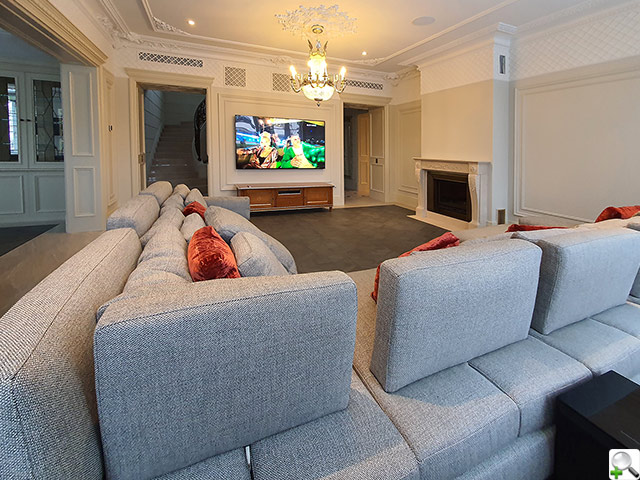

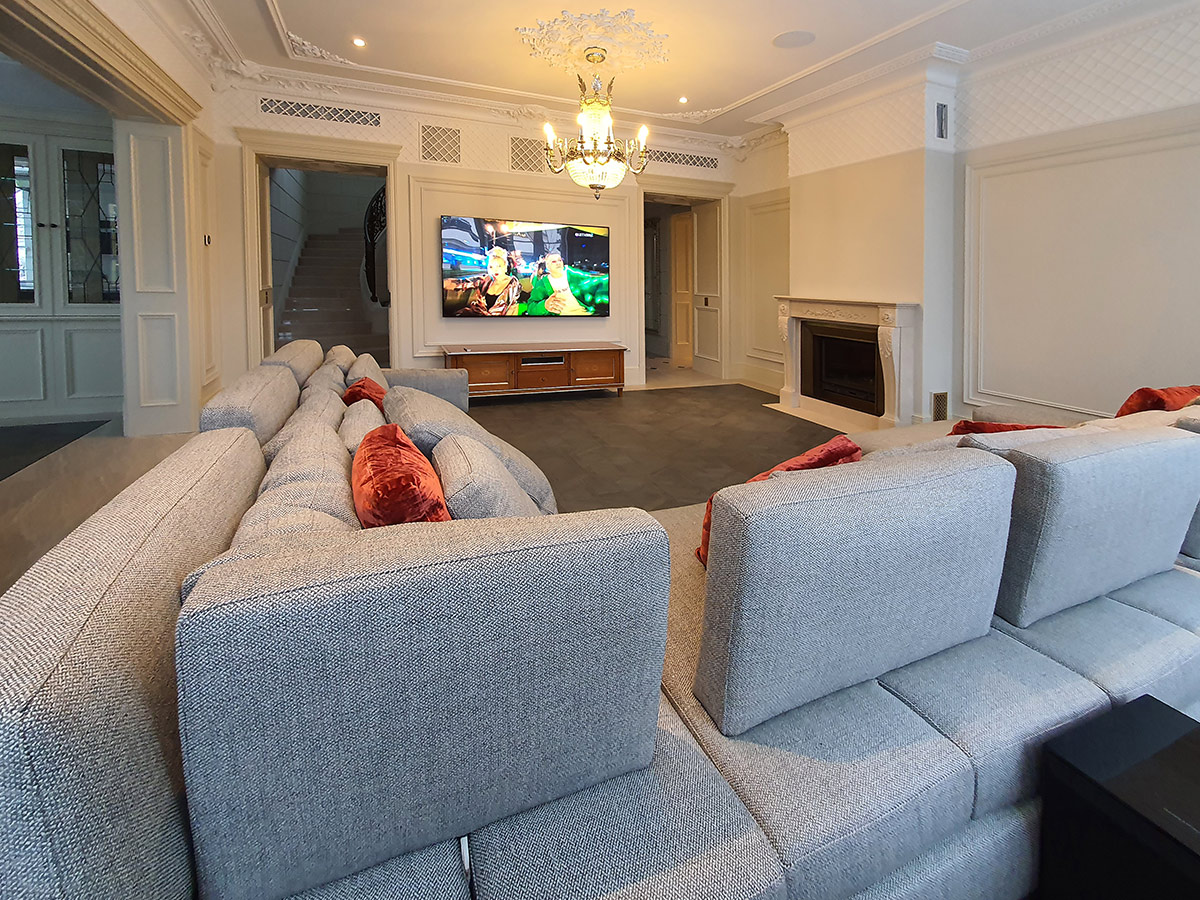

Команда «Top HI-FI» традиционно с успехом завершила реализацию очередного проекта домашнего кинотеатра в частном коттедже для помещения, объединяющего функции гостиной и персонального кинозала.

Проект был далеко не типовым, как и превалирующее подобных разработок компании для персональных кинозалов с совмещенными целевыми функциями, а осложняли проектирование:

• акцент приоритета функциональности помещения на гостиной, причем планируемой в эклектике, совмещающей классическую, ретро стилистику и минимализм.

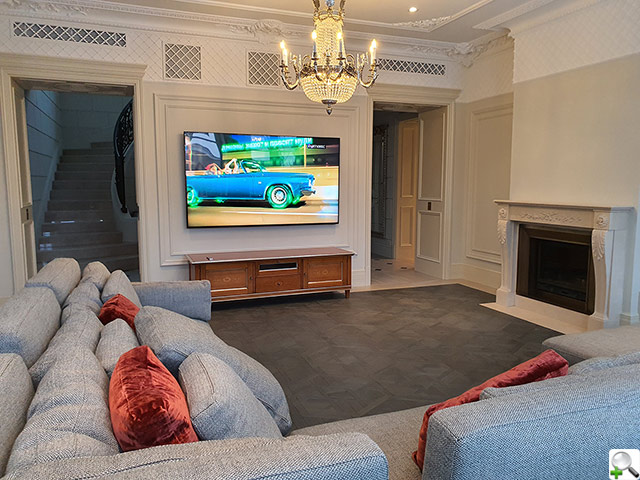

Т.е. по факту среди эффектного потолка с орнаментом и массивной люстрой, лепного фриза и декоративной панели по периметру, камина с порталом, ретро тумбы под телевизором и т.п. «не было места» для акустики.

В то же время по поставленной перед специалистами «Top HI-FI» задачей звук в месте прослушивания должен был быть объемным многоуровневым, а восприятие аудио контента обеспечивать полный эффект присутствия;

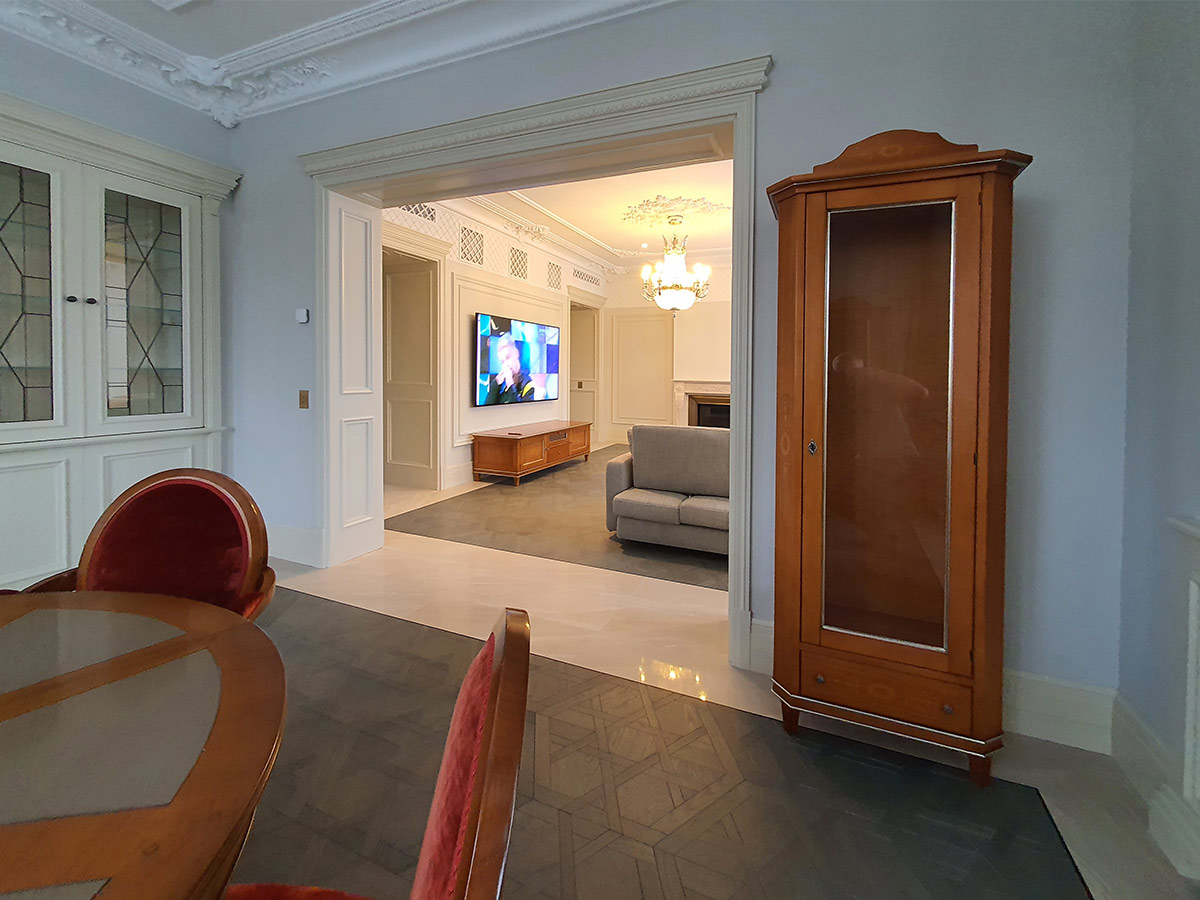

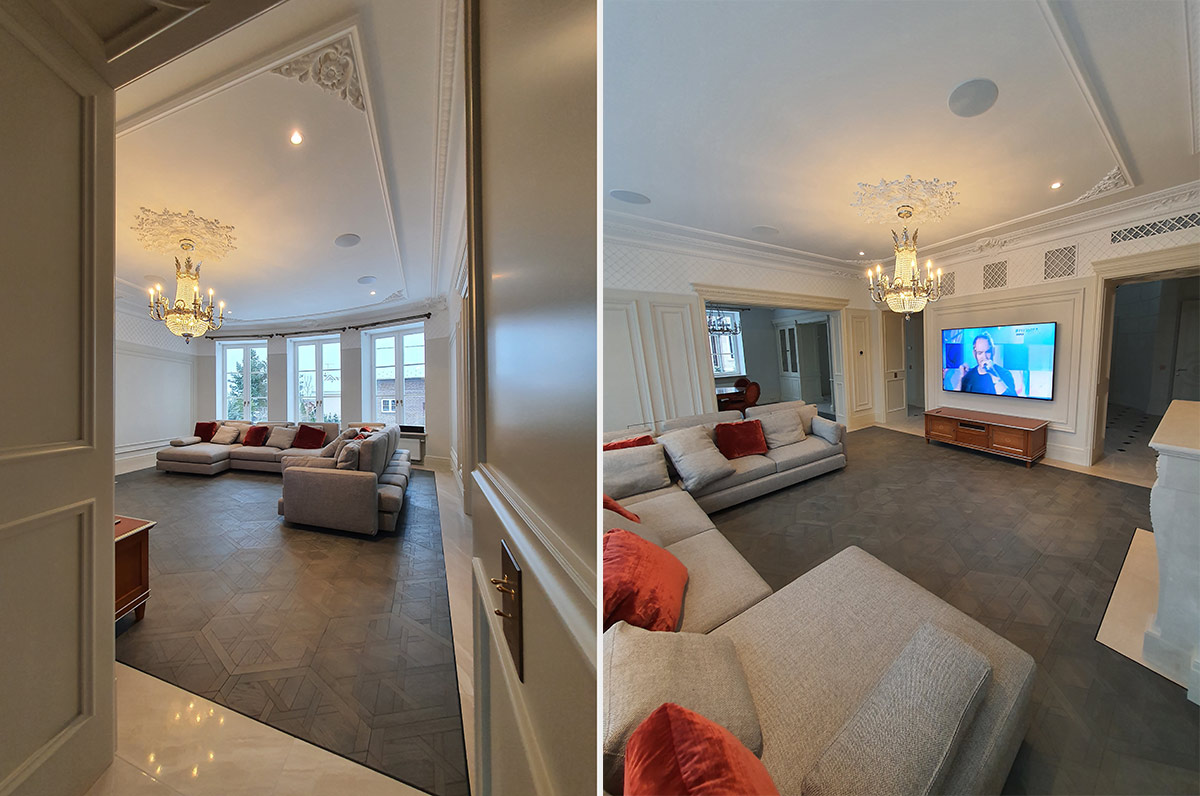

• планировка помещения (с двумя входами/выходами по одной, тремя большими окнами по противоположной, широким открытым проемом входа в столовую по примыкающей стене) и определенное владельцем местоположение видео панели и зоны просмотра/прослушивания аудио и видео контента, что далеко не лучшим образом влияло на формирование звуковой картины и восприятие видео Ultra HD разрешения;

• дизайн интерьера с упором на минимализм, что ограничивало использование акустических материалов и в совокупности с дверными, оконными проемами и керамической (по плану) плиткой пола усиливало проблему локализации полной (по тембральной окраске) звуковой картины в месте прослушивания без искажений.

Были и позитивные моменты в разработке проекта домашнего кинотеатра для гостиной частного коттеджа и среди них особенно значимые:

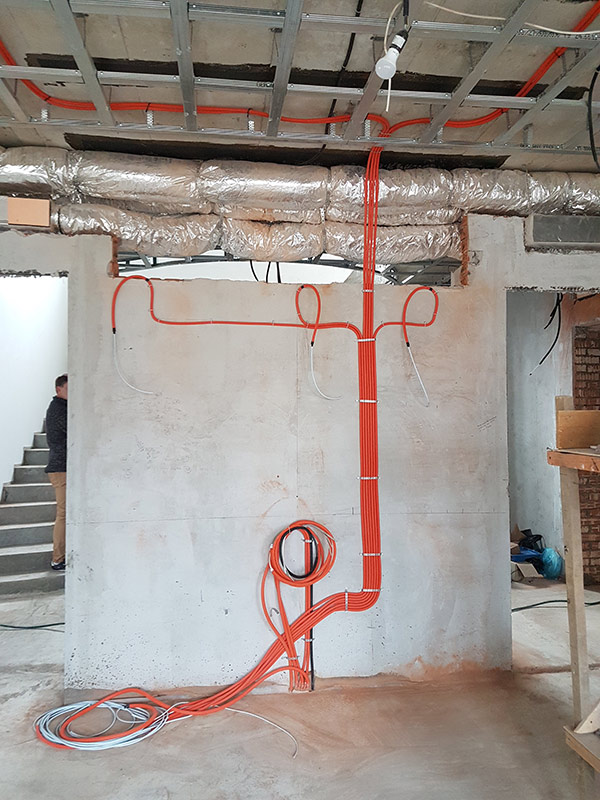

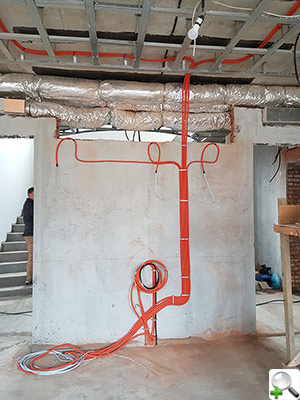

• возможность проведения работ по прокладке коммуникаций до (и во время) отделки гостиной.

Это исключительно важно для правильной и «щадящей» (для комплектующих ДК, кабелей) интеграции силовых и слаботочных кабельных линий, акустических систем, оборудования, в итоге обеспечивающей надежную и долговечную эксплуатацию домашнего кинотеатра и всей системы телекоммуникационной локальной сети в целом;

• почти полный карт-бланш на выбор комплектующих для домашнего кинотеатра, системы мультирум и сетевой инфраструктуры, обеспечивающей LAN (Local Area Network) и WAN (Wide Area Network) телекоммуникации.

Это позволило специалистам компании «Top HI-FI» построить максимально эффективную (на текущий момент) сетевую инфраструктуру на базе оборудования американской компании из Силиконовой долины Pakedge Device & Software, Inc (входит в группу Control4, бренд №1 по оценке журнала «CEPro»), выделяющейся инновационными и прогрессивными разработками оборудования и программного обеспечения для высокоскоростных сетей с «тяжелыми» по информационным потокам аудио/видео системами (см. о сетях с искусственным интеллектом Pakedge здесь, об инновационных технологиях Pakedge в этом материале).

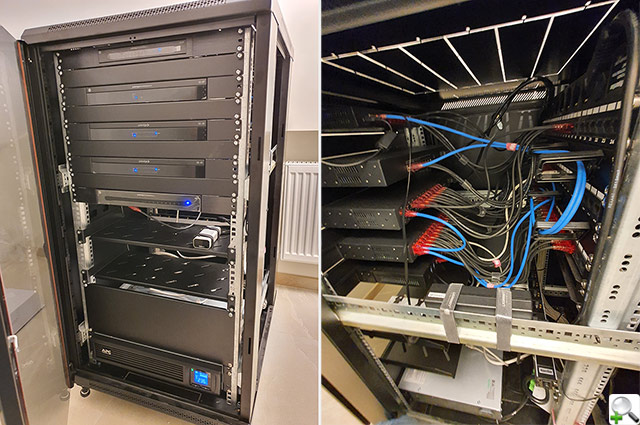

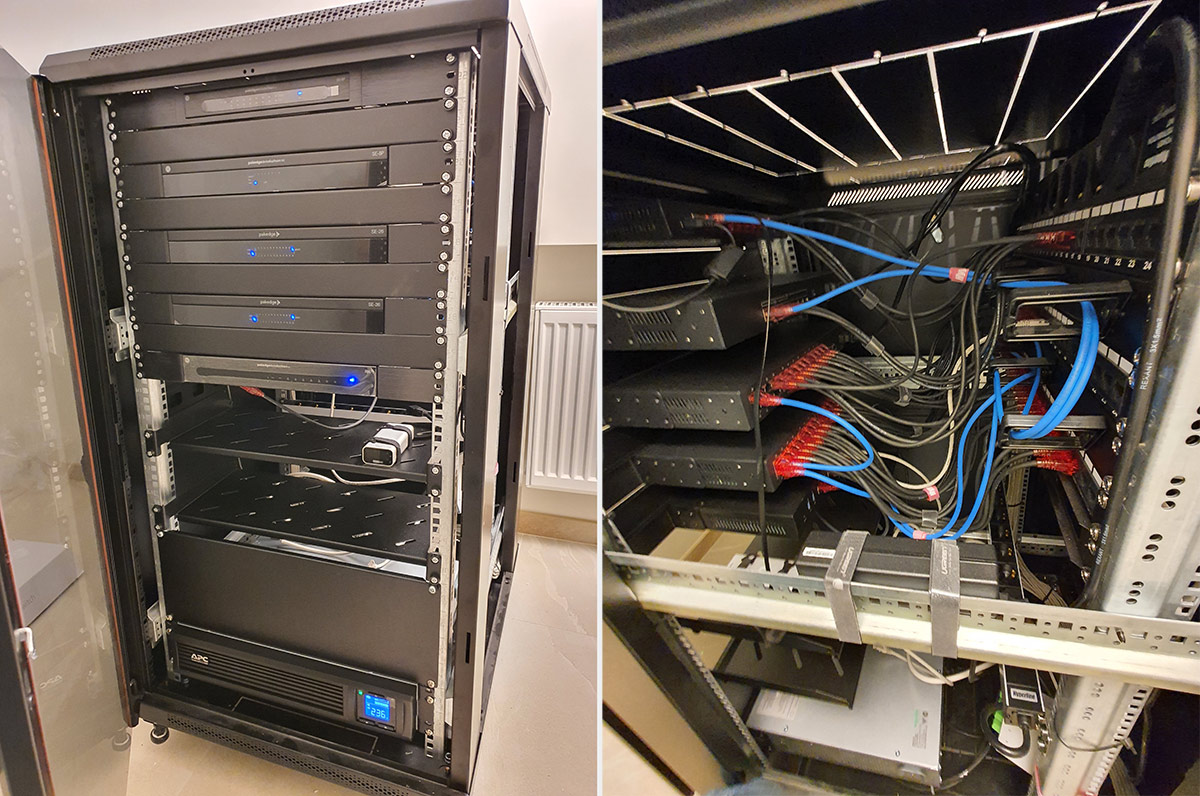

Справка: В сетевой инфраструктуре коттеджа с домашним кинотеатром и системой мультирум были использованы гигабитный маршрутизатор Pakedge RK-1, гигабитные коммутаторы 24-портовый Pakedge SE-26 и 8-портовый PoE Pakedge SX-8P, система контроля IP и питания Pakedge P2E, а также продукты американской Ubiquiti Networks, специализирующейся на беспроводной передаче данных - двухдиапозонная WI-FI точка доступа UBIQUITI UniFi AP AC PRO, контроллер бесшовной сети UBIQUITI UniFi Cloud Key Gen2 Plus. Все сетевое оборудование было компактно размещено в РЭК стойке Hyperline TTB-2268-AS-RAL9004, а для коммутаций применили блок розеток 19" Hyperline SHT19-7SH-IF-2.5EU.

• желание и способность Заказчика идти на некоторые компромиссы.

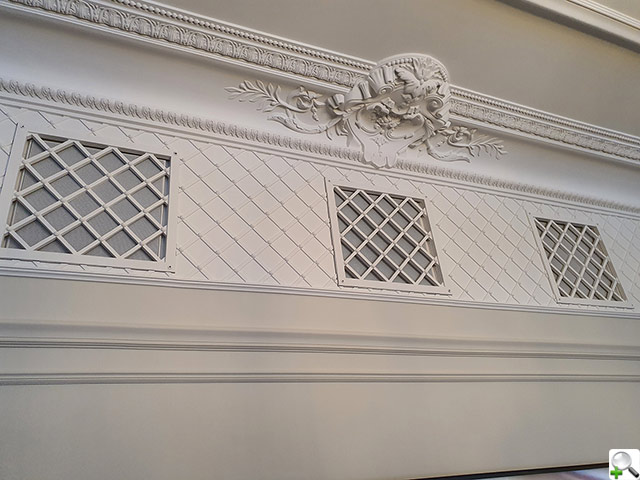

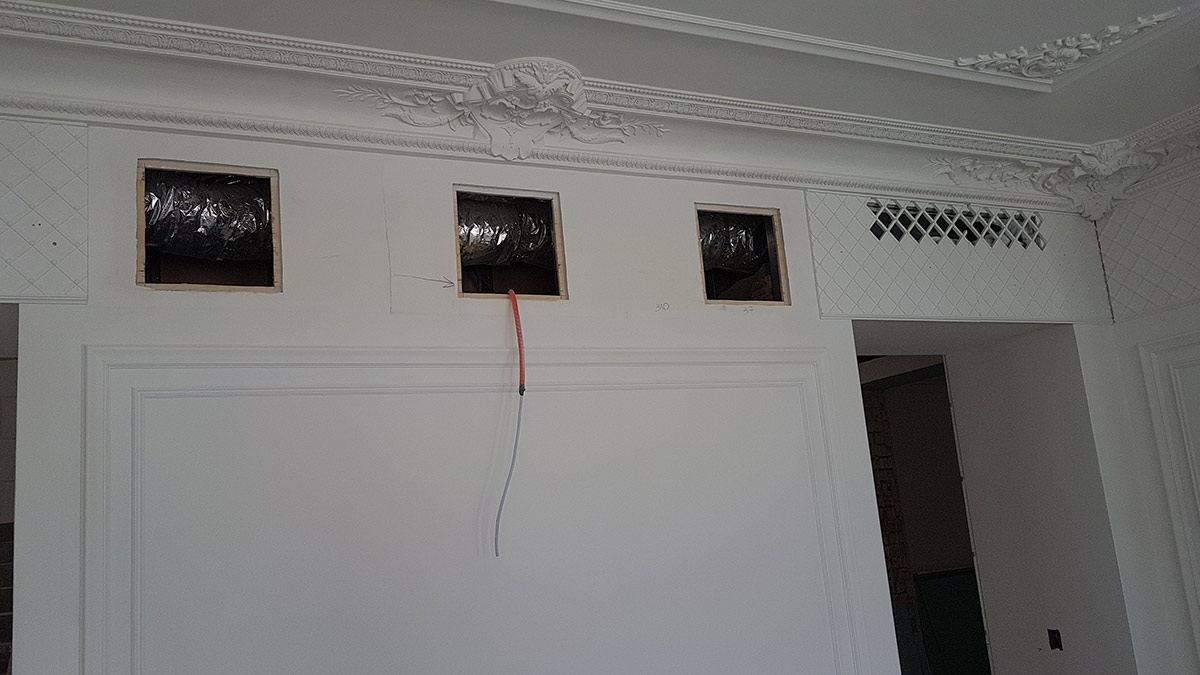

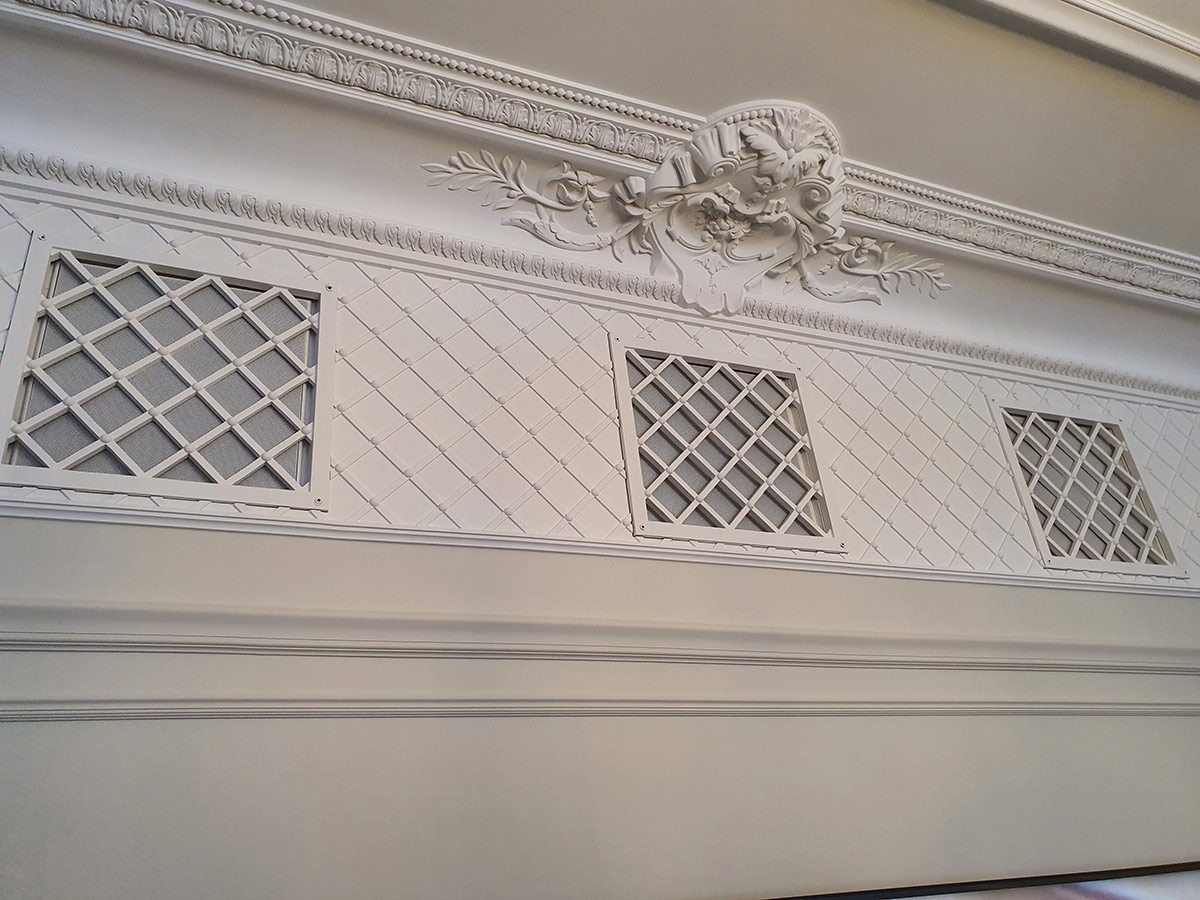

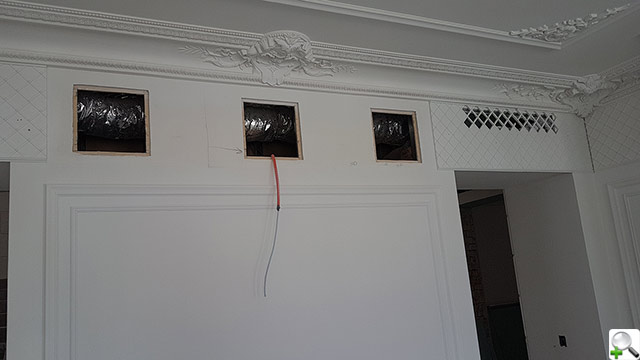

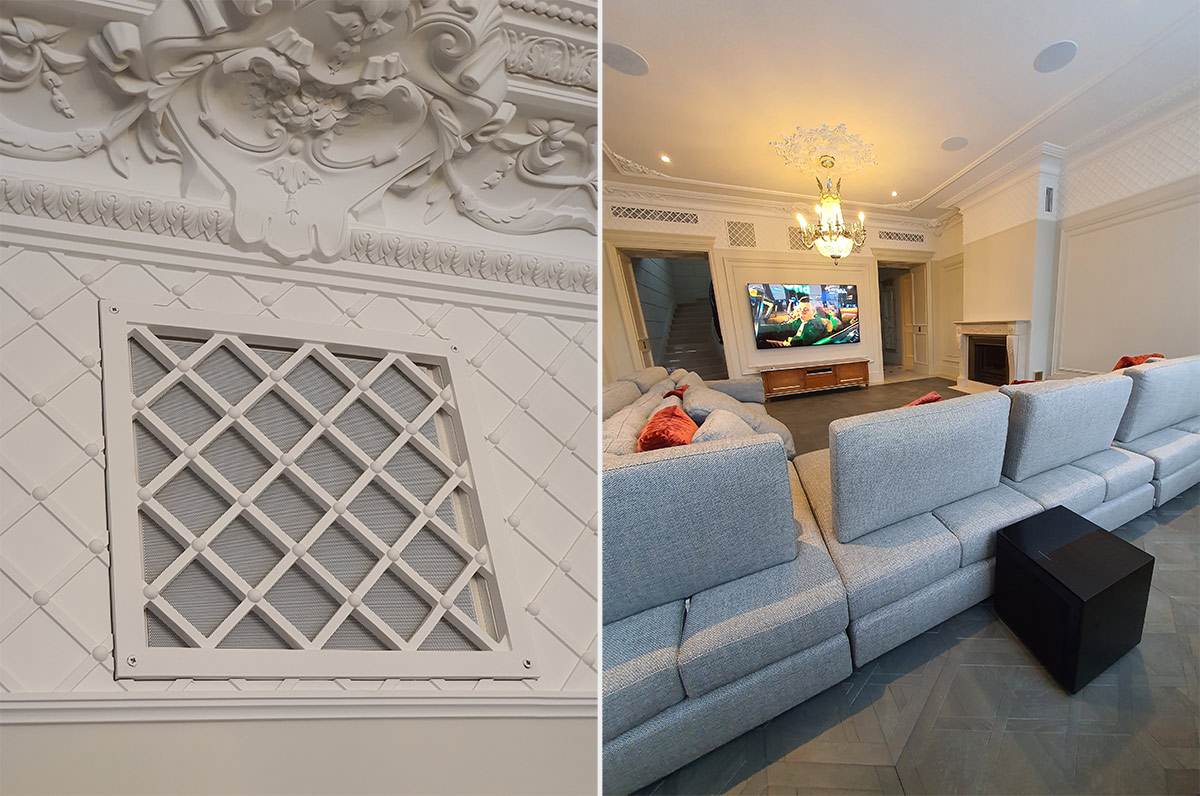

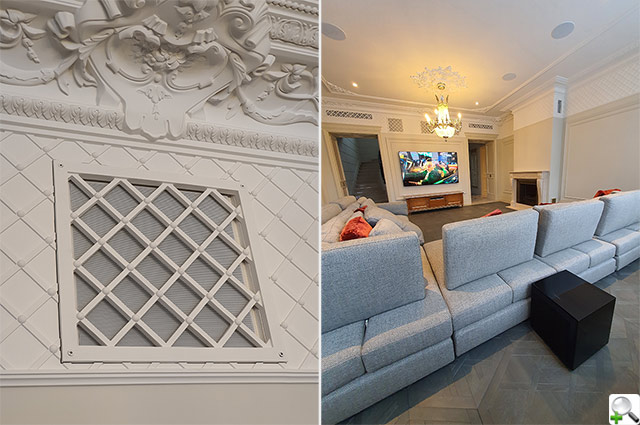

Так, встроенная фронтальная акустика и система центрального канала Bowers & Wilkins CCM7.3 была интегрирована в стену над видеопанелью, что позволило усилить звуковую картину в месте прослушивания за счет прямого излучения.

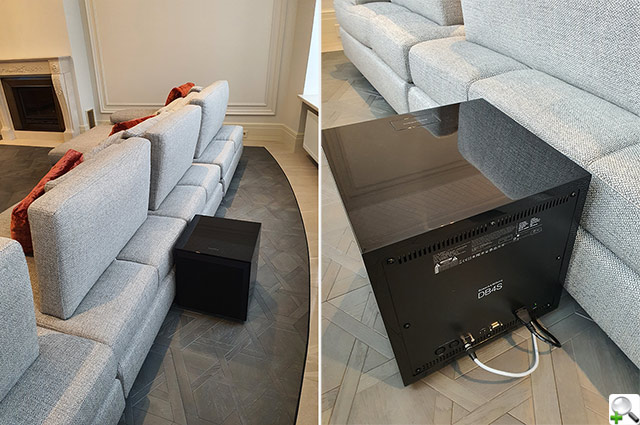

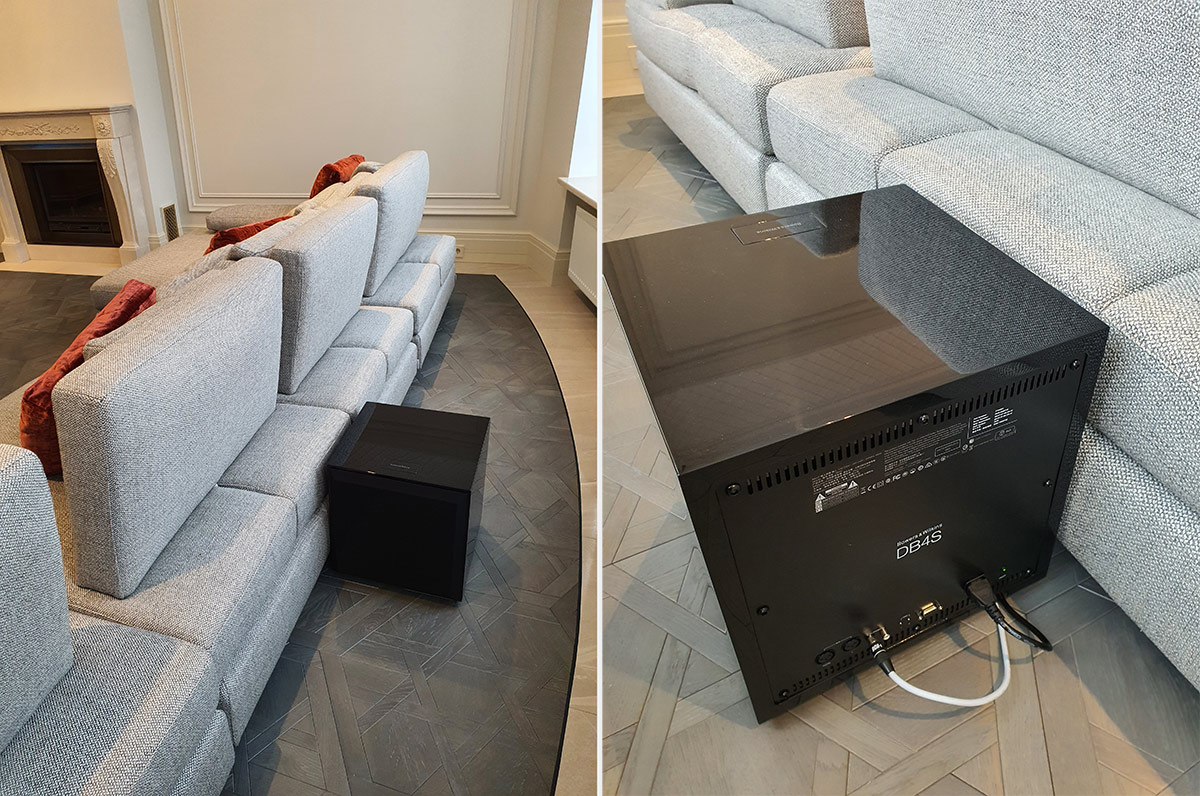

В то же время мощный сабвуфер Bowers & Wilkins DB4S нашел «свое место» у тыловой стены за диваном, где планировалось размещение зрителей персонального кинозала.

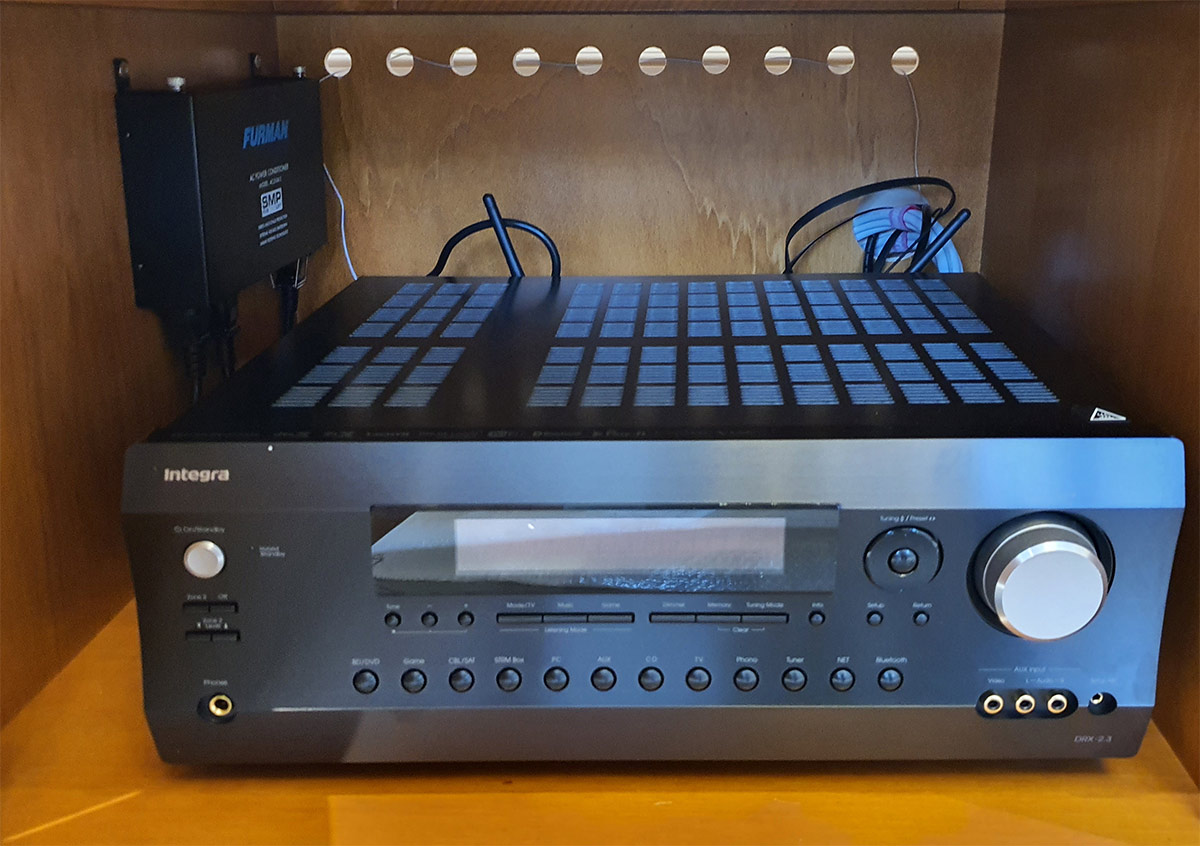

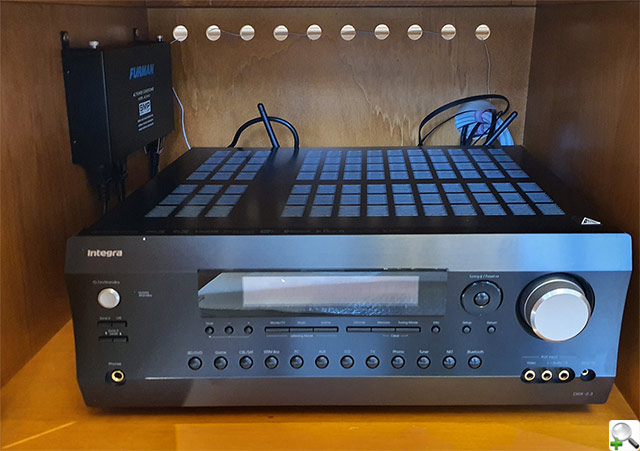

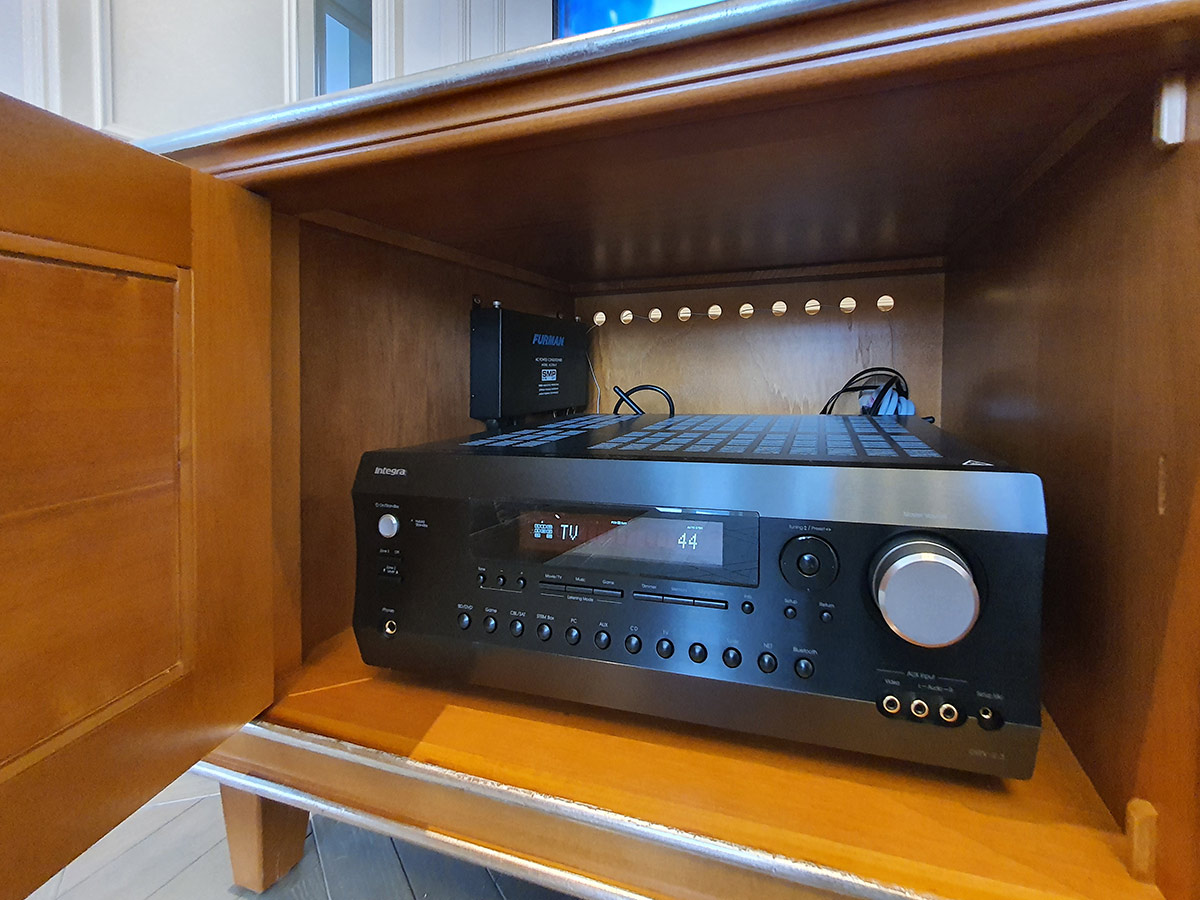

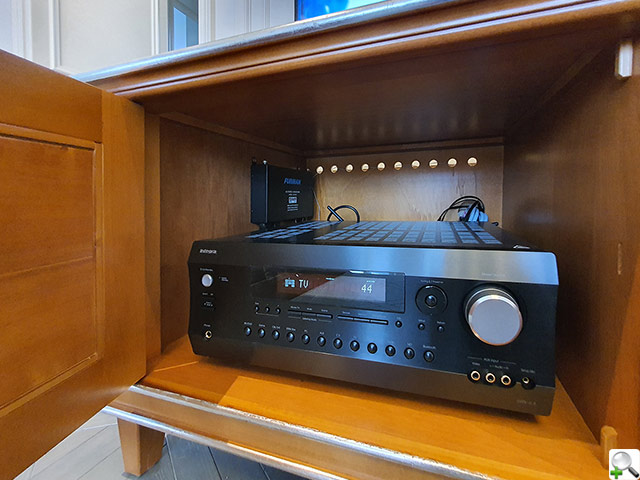

Кроме того, специалисты компании смогли улучшить вентиляцию и условия работы AV ресивера Integra DRX-2.3, блока защиты питания Furman AC-210E, установленных в ретро-тумбу Заказчика под телевизором Samsung QE82Q800TAU.

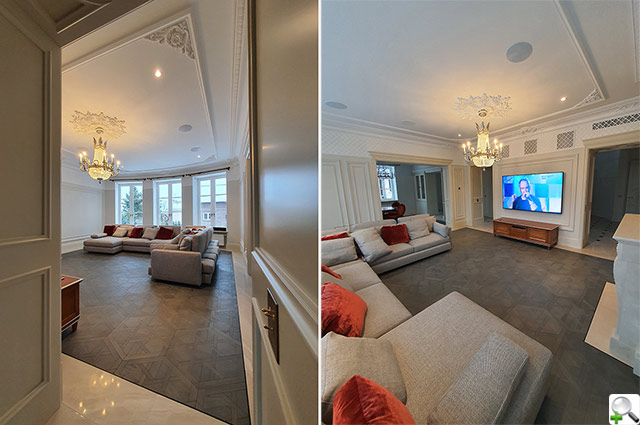

Интенсивно отражающую звук керамическую плитку на полу в гостиной с домашним кинотеатром и кухне с мультирумом удалось заменить на зоны деревянного паркета, что позитивно повлияло на звуковую картину в помещениях.

Справка: Для системы домашнего кинотеатра использовались Ultra HD 8К телевизор Samsung QE82Q800TAU на «квантовых точках) (подробнее о LED, OLED, Quantum Dot телевизорах здесь) с технологиями Object Tracking Sound+ (OTS+ - «перемещения» звука «за объектом по экрану») и Active Voice Amplifier (AVA - активный усилитель речи с автоматическим увеличением громкости речи при повышении фоновых и иных объектных звуков), 7.2-канальный сетевой AV ресивер Integra DRX-2.3 с технологией виртуализации иммерсивного (многоуровневого) звука DTS Virtual: X, встроенная акустика (для центрального и фронтальных каналов) Bowers & Wilkins CCM7.3, встроенная потолочная Bowers & Wilkins CCM 683 (для боковых, тыловых каналов), сабвуфер Bowers & Wilkins DB4S, система защиты питания Furman AC-210E и цифровой видеокабель HDMI Real Cable HD-ULTRA для коммутации ресивера с видео панелью.

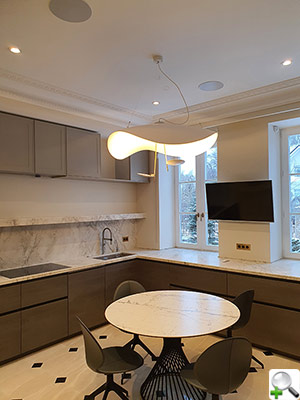

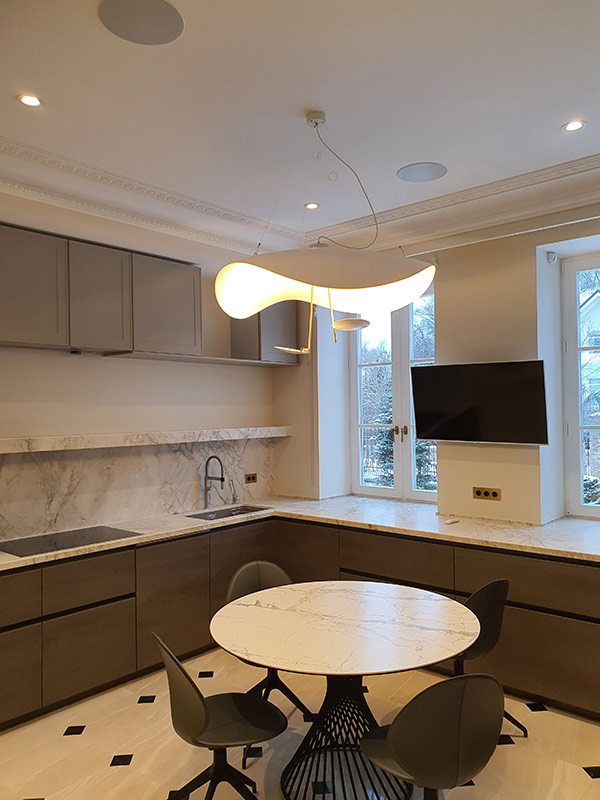

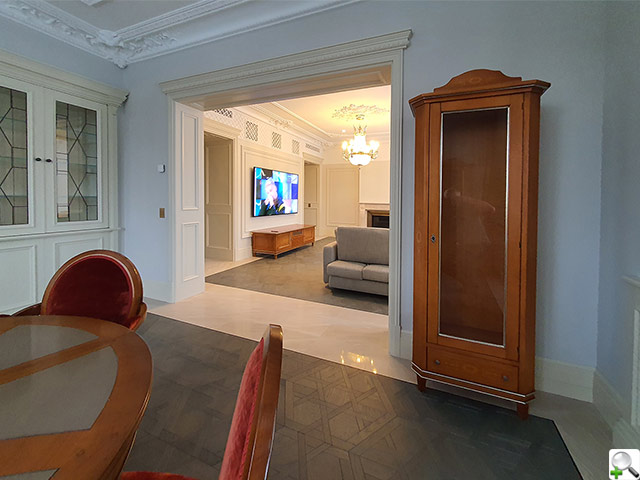

Система мультирум – двухзонная (в столовой и кухне), обеспечивается зональным плеером с усилителем Sonos AMP и акустическими системами Bowers & Wilkins CCM664 и Bowers & Wilkins CCM684, интегрированными в потолок.
